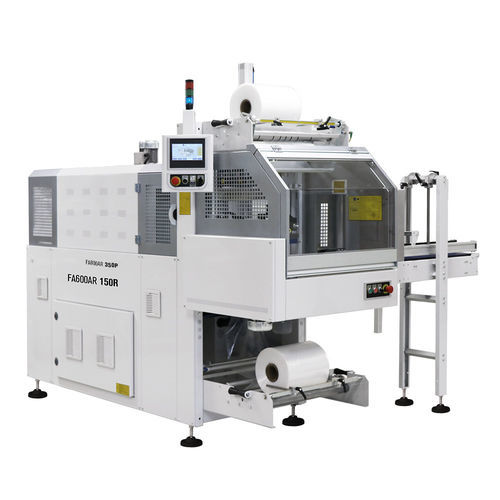

包装装置 FA600AR150R

概要
FA600AR 150R は、90°投入と単室シュリンクトンネルを備えた自動バンドラーです。550 mm の横方向シールバー、上下のモータ式巻取り装置およびモータ式プッシャーを装備しています。パッケージ高さ最大380 mmまで自動でグルーピングし、製品・フォーマット・フィルムにより最大25 ppmの生産が可能です。

主な特長

• 90° 可変速投入コンベヤ（インバータ制御）
• 空気流量調整可能な単室式シュリンクトンネル
• マルチプッシュ方式による自動パッケージ形成
• 空気式冷刃フィルムカット
• 上下モータ式巻取り（上部はインバータ制御）
• 550 mm 横方向シール／溶着バー（安全センサー付）
• 同期式空気圧投入プレスとモータ式プッシャー
• 動作モード：自動、半自動、フリーパス
• モノブロック構造、設置用脚付き

FLXMOD® 制御システム

• 7" ワイド カラータッチスクリーン操作画面
• PLC
• エンコーダ読み取り内蔵のインバータ
• IN/OUT 制御モジュール
• 最大50件のワークサイクル保存

トンネル・コンベヤの利点

• 高耐熱ガラス繊維ロッドを備えたトンネルベルト（SMI 特許）により剛性と製品安定性を確保
• 優れたシュリンク結果とコンパクトな梱包
• 最大30 kg までの製品通過に対応
• 金属ベルト特有の腐食問題がない
• ロッド単体交換による簡便で経済的な保守
• 独立したディフレクタによるトンネル内空気流の調整

用途と適用業種

• 幅広い被梱包製品に対応
• 工業ライン向けの高速で再現性のある包装工程
• 適用業種：飲料、缶詰、食用油、製粉、顆粒、製糖、家禽（卵トレー）、グラフィック、製紙、IT、家庭用エアロゾル、化粧品、医薬、電機・電子、プラスチック、木材、シャンプー／洗剤、金属加工、潤滑油、製函、棚、物流、受託包装

生産に関する注意
表示の生産速度（最大25 ppm）は製品寸法、パッケージ形式、フィルムの種類により変動します。最終的な性能は実アプリケーションで確認してください。

技術仕様

• 電源：220 – 240 / 380 – 415 V
• 周波数：50 / 60 Hz
• 給電：3PH + PE / 3PH + N + PE
• 定格消費電力：14,200 W
• 空気圧：6 bar
• 空気消費量：12 NLitres/min
• シールバー：550 mm
• 最大製品高さ：380 mm
• 生産量：最大25 ppm
• 最大ロール寸法：540 x Ø 350 mm
• 機械寸法（L x W）：2705 x 2340 mm、H 2105 – 2265 mm
• 作業面高さ：945 – 1105 mm
• 正味重量：700 kg
