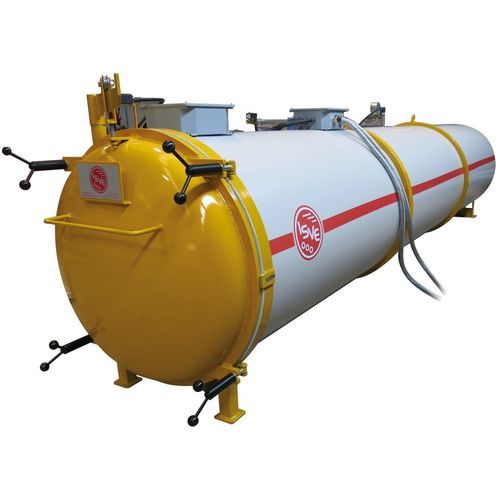

真空乾燥機 ES series

電動式連続木材用

概要
ES JuniorおよびES 2シリーズは、小規模作業場や職人向けに設計されたISVEの連続式真空乾燥機です。これらのオートクレーブは低温真空乾燥を行い、木材の含水率を除去しつつ、熱ショック、表面ひび割れ、寸法変形を最小限に抑えます。蒸発した水分はドラム内に懸濁し、材料表面を継続的に湿らせます。凝縮器が蒸気を凝縮させ、プログラムされた制御が所要の湿度勾配を維持します。加熱回路・凝縮回路・木材回路に設置されたプローブでチャンバーの調湿を管理します。定期的な凝縮水の自動排出によりプロセス条件が安定します。

ISVEミニ乾燥機 — 機能と利点

• 高い乾燥速度：真空・低温処理により、他の方法では達成しにくい時間当たりの含水率低下を実現。
• 優れた乾燥品質：変形やひび割れがほとんどなく、色変化や内部応力が発生せず、機械的強度を保持。
• 厚手で含水率の高い半製品も乾燥可能。
• あらゆる種類の板材および樹種に適合（タンニンを含む木材にはステンレス製オプションあり）。
• 低い運転コスト：熱損失が少なく、熱・電力の効率的使用が可能で、手作業がほとんど不要。
• 低い保守コスト：構造は簡潔で耐食性材料を採用。

主な仕様

• オートクレーブ：標準はエポキシ塗装鋼板、タンニン含有材向けにAISI 304ステンレス鋼を選択可能（例：オーク、栗）。
• オートクレーブ外面に断熱被覆。
• トロリー用のスライド開口。
• 自動乾燥サイクルと停止を制御するマイクロプロセッサ搭載電気パネル。
• 木材用ワイヤレス湿度センサー。
• 蒸気を凝縮させる凝縮器と自動凝縮水排出。
• アルミ製電気加熱プレートおよびプレート支持台。
• 油潤滑式真空ポンプ。

オプション

• エアバッグ加圧システム。
• 殺虫剤タブレットによるキクイムシ類対策の消毒システム。

立ち上げ
機械の立ち上げには、電源と凝縮水排水用のピットがあれば十分です。

寸法・性能表（技術データ）
TYPE | a mm | b mm | c mm | d mm | e mm | 重量 kg | 容量 m3 | 設置電力 kW | 消費 kWh
ES Jun.4 | 1300 | 800 | 4800 | 9100 | 900 | 480 | 0.6 | 3.5 | 0.90
ES Jun.5 | 1300 | 800 | 6000 | 11200 | 900 | 550 | 0.7 | 3.5 | 0.95
ES 2 | 1300 | 1100 | 6100 | 11200 | 1150 | 900 | 2 | 8 | 1.8

技術仕様

• 対象モデル：ES JUNIOR（ES Jun.4、ES Jun.5）および ES 2。
• オートクレーブ材質：エポキシ塗装鋼（標準）またはタンニン成分を含む木材向けにAISI 304ステンレス鋼（オプション）。
• 断熱：オートクレーブに断熱被覆。
• 扉：トロリー用スライド式開口。
• 制御・自動化：マイクロプロセッサ搭載の電気制御盤；プローブによるプログラム制御。
• 湿度管理：木材用ワイヤレス湿度センサー。
• 凝縮管理：凝縮器および自動凝縮水排出。
• 加熱：アルミ製電気加熱プレート；プレート支持台付属。
• 真空：油潤滑式真空ポンプ。
• オプション装備：エアバッグ加圧、タブレット式消毒システム。
• 各モデルの容量・電力：上記の技術表を参照。
