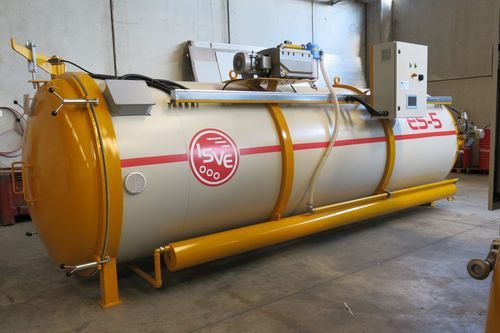

真空乾燥機 ES series

電動式連続木材用

製品概要
ESシリーズは、正味容量3〜25 m3の連続式真空乾燥機で、木工所や木材商向けに自動真空乾燥プロセスを提供します。

主な特徴

• オートクレーブ：タンニンを含まない樹種向けはエポキシ塗装鋼板、腐食性のある樹種（オーク、クリ等）向けはAISI 304ステンレススチールが選択可能。
• 断熱被覆材。
• プレートおよび木材用のカーリッジ積載・開口方式。
• 信頼性のある積み下ろしのための外部カーリッジガイド。
• マイクロプロセッサ制御の電気制御盤により自動運転・停止。
• サンプルユニットの湿度プローブによる工程監視。
• ステンレス製凝縮配管と2台の冷却ファン。
• 温水循環ポンプ。
• 外部温水源接続用の4方弁／駆動ポンプ（電動）。
• 凝縮水の自動排出。
• アルミ製電気加熱プレート。
• プレートホルダースタンド。
• 油潤滑式真空ポンプ。

オプション

• エアバッグプレスシステム。
• 防虫用の昆虫駆除タブレットによる消毒システム。

据付時の注意
機械の稼働には電源コンセントと凝縮水排出用ピットが必要です。

寸法および技術表（列：TYPE; a1 mm; a mm; b mm; c mm; d mm; e mm; f mm; 重量 t; 正味容量 m3; 設置出力 kW; 消費 kWh）
TYPE; a1 mm; a mm; b mm; c mm; d mm; e mm; f mm; 重量 t; 正味容量 m3; 設置出力 kW; 消費 kWh
ES 3; 795; 822; 2000; 2100; 1300; 5900; 5000; 1.7; 3; —; —
ES 5; 990; 1100; 2300; 2390; 1620; 5900; 5000; 4.1; 5; 2.1; 1.5
ES 8; 1200; 1220; 2300; 2650; 2100; 8000; 7000; 4.8; 8; 2.5; 2.0
ES 5+5; 1台の制御ユニットで2台の乾燥機 (colspan); —; —; —; —; —; —; 9.5; 10; 2.2; 2.1
ES 12; 1400; 1280; 2400; 2750; 2300; 8000; 7000; —; 12; 3.2; 2.8
ES 20; 1600; 1280; 2500; 2850; 2500; 12000; 11000; —; 20; 3.2; 3.0
ES 25; 2400; 2400; 3700; 4000; 3600; 9000; 7000; —; 25; 5.4; 4.0

技術仕様

• シリーズ：ES（連続式真空乾燥機）。
• 提供容量（正味）：3、5、8、10（ES 5+5）、12、20、25 m3。
• オートクレーブ構造：標準はエポキシ塗装鋼板、腐食性のある樹種にはAISI 304ステンレス製オプション。
• 断熱により熱損失を低減。
• 積載方式：外部ガイド付きカーリッジ。
• 制御と自動化：マイクロプロセッサ制御盤とサンプル湿度プローブによる自動サイクルおよび停止。
• 凝縮装置：ステンレス配管と2台の冷却ファン；凝縮水は自動排出。
• 加熱・循環：アルミ製電気加熱プレート；温水循環ポンプおよび外部温水接続用4方弁（電動）。
• 真空装置：油潤滑式真空ポンプ。
• オプション：エアバッグプレス、昆虫駆除タブレットによる消毒システム。
• 機種ごとの電力・消費値は表を参照。
