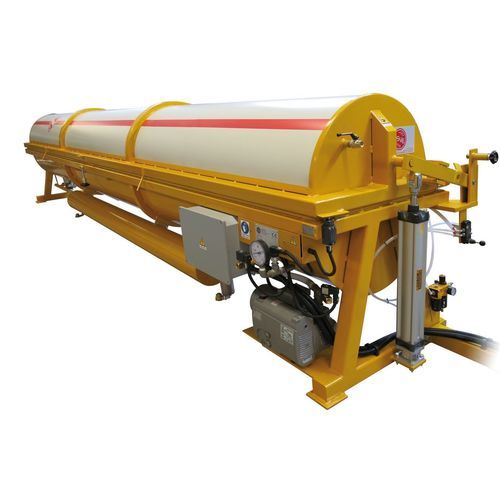

真空乾燥機 ESC series

バッチ式木材用大型部品用

上開き式 真空乾燥機

ESCシリーズの真空乾燥機は、床面積が限られた作業場や小規模工場向けに設計されています。上開きのオートクレーブにより、台車を引き出さずに内長さを最大限に利用でき、設置面積を小さく保ちながら標準的な積載長さに対応します。

動作原理

低温かつ真空下で動作し、木材に熱衝撃を与えずに含水分を除去します。室内に浮遊する蒸気が乾燥面を湿らせるため、微細な表面割れを防止します。周囲と材料間の湿度差は凝縮器で制御され、蒸気を凝縮・除去します。チャンバーのコンディショニングは加熱回路・凝縮回路および木材に接続されたセンサーで維持され、このプログラムされた制御により細胞壁内の水が表面へ移行し、表面から蒸発して所定の含水率に達します。オートクレーブ底部にたまった凝縮水は定期的に排出され、安定した乾燥条件を保ちます。

利点

• 高速乾燥：低温真空工程により、熱ストレスを与えず短時間で含水率を大幅に低減できます。
• 安定した品質：割れや反りが少なく、色変化や強度低下が抑えられます。
• 対応力：厚板や高含水の木材、板材や半製品の乾燥に適しています。
• 低い運転コスト：熱損失が小さく、電力・熱エネルギーを効率的に利用します。手作業がほとんど不要です。
• 低メンテナンス：構造が簡素で耐食性材料を使用し、保守が容易です。

主な特徴

• オートクレーブはエポキシ塗装鋼（標準）、腐食性のある樹種向けにAISI 304ステンレス鋼オプションあり（例：オーク、クリ）。
• 断熱被覆により熱損失を低減。
• 上下開き（シェル開閉）を空気圧シリンダーで作動。
• マイコン式の電気制御盤により、プログラム可能な自動サイクル運転。
• サンプルユニット用の湿度プローブによる工程管理。
• 凝縮水の自動排出装置。
• 加熱用アルミ製電気ヒーター板。
• 油潤滑式真空ポンプによる安定運転。

オプション

• エアバッグ式加圧システム（Air-bag pressing）。
• 防蟻用の殺虫剤タブレットによる消毒システム。

設置要件

運転には単相または三相の電源（仕様に応じたコンセント）と凝縮水排水ピットが必要です。

機種表（タイプと主要データ）

TYPE | a mm | b mm | c mm | d mm | h mm | i mm | m mm | o mm | Weight kg | Cap. m3 | Pow. Inst. kW | Pow. Assor. kWh
ESC Jun.4 | 1200 | 800 | 4900 | 1600 | 750 | 1200 | 4000 | 480 | 400 | 0,6 | 3,6 | 0,9
ESC Jun.5 | 1200 | 800 | 5900 | 1600 | 750 | 1200 | 5000 | 480 | 460 | 0,7 | 3,6 | 0,95
ESC 1,5 | 1500 | 1450 | 4900 | 2200 | 820 | 1650 | 4000 | 800 | 700 | 1,5 | 8 | 1,3
ESC 2 | 1500 | 1450 | 5900 | 2200 | 820 | 1650 | 5000 | 800 | 800 | 2 | 8 | 1,8

技術仕様

• 低温真空乾燥により熱応力を最小化し、割れや反りを防止。
• 蒸気を除去し湿度を制御する凝縮システム。
• マイコン制御によるプログラム可能なコンディショニングサイクルと木材・チャンバー監視用プローブ。
• オートクレーブ構造：エポキシ塗装鋼（標準）、腐食性樹種向けにAISI 304ステンレス鋼オプション。
• 垂直開閉用の空気圧シリンダーにより設置面積を節約し、内長を活用。
• 自動凝縮水排出装置。
• アルミ製加熱プレート。
• 油潤滑式真空ポンプ。
• オプション：エアバッグ加圧システム、殺虫剤タブレットによる消毒システム。
• 設置に必要な電源と凝縮水排水ピットの確保が必要。
