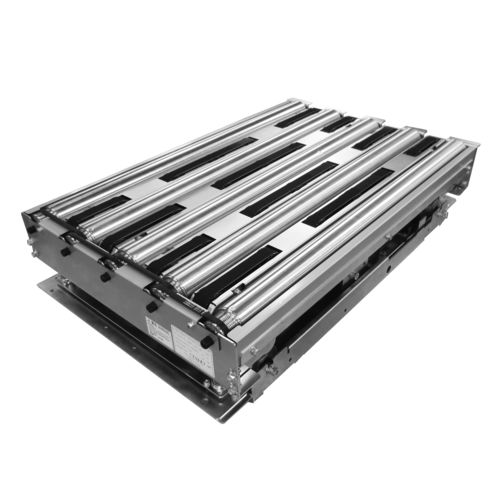

転送用テーブル F-RAT S

概要
F-RAT Sは、コンベヤライン向けのコンパクトな90°多方向分岐モジュールです。24 Vdcのモータードライブローラーで駆動され、空気圧システムを必要とせず、入出点間のレベル変化のない平面搬送を実現しており、壊れやすい荷物のスムーズな取扱いに適しています。モジュール表面の高摩擦駆動ベルトが多様な荷姿の確実なグリップを可能にします。

主な特徴

• 平面搬送シーケンス用に設計されたコンパクトな90°横方向分岐モジュール
• 24 Vdcモータードライブローラー駆動；空気圧コンポーネントなし
• 高摩擦駆動ベルトにより確実な把持を実現
• 平面搬送：搬送中に製品を持ち上げない（入出点同一レベル）
• 低電圧かつ可動部の隙間を限定した安全で静かな動作
• カセット型の超小型設計：高さ125 mmで容易に統合可能

性能と使用
本モジュールは最大4つの可逆的な入出力を同一レベルでサポートし、コンベヤのレイアウト設計を簡素化します。小〜大型のトート、段ボール、荷物を最大50 kgまで分岐できます。オンデマンド駆動により騒音を低減し、エネルギー使用を最適化します。単一モーター駆動は消費電力を抑えます。

特許取得済みの平面搬送シーケンス
分岐された製品は転送中ずっと同一レベルに留まり、衝撃を排除し振動を抑えることで、より高速で滑らかな取り扱いが可能です。入出力が同一レベルに揃うことでコンベヤ設計が容易になります。

搬送シーケンス（概念的ステップ）

• 1 - 製品受け取りまたは直進搬送
• 2 - 接触面の切り替え
• 3 - 駆動ベルトによる直角搬送

用途

• コンベヤネットワーク内での多方向分岐
• 壊れやすい製品や表面が不均一なトレイの取り扱い
• 小〜大型のトート、段ボール、荷物の分岐（最大50 kg）

安全性と統合

• 低電圧設計と可動部の隙間制限による安全性向上
• オンデマンド制御による低騒音動作
• 様々なコンベヤ構成への容易な統合を可能にする超小型カセット設計

技術仕様

• タイプ：90°多方向分岐モジュール
• 駆動：24 Vdcモータードライブローラー（空気圧なし）
• 搬送方式：平面搬送シーケンス（入出点同一レベル）
• 接触面：高摩擦駆動ベルト
• 入出力数：最大4つの可逆入出力、同一レベル
• 最大搬送重量：最大50 kg
• モジュール高さ：125 mm（カセットモジュール）
• 動作：オンデマンド；低騒音
• 安全性：低電圧および可動部の隙間制限
