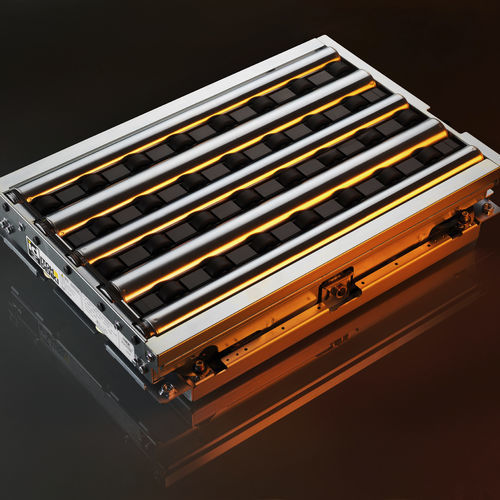

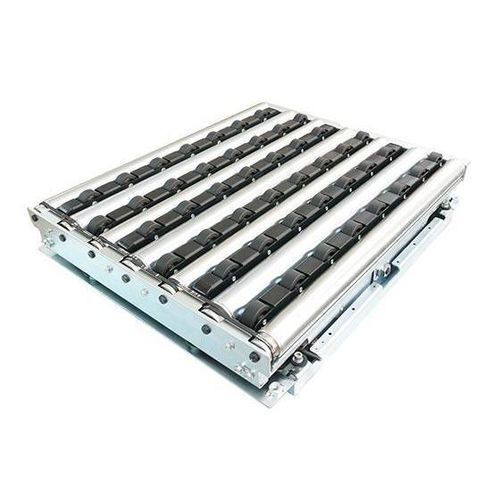

転送用テーブル F-RAT NX

概要
F-RAT NX は、配分、合流、仕分け用途向けの90°多方向ディバーターモジュールです。特許取得済みのフラットな転送シーケンスにより、製品を同一レベルで移送し、壊れやすい製品でもスムーズかつ迅速に排出できます。超コンパクトなカセット形式で提供され、新設ラインや既存のコンベヤラインへの組み込みが容易です。駆動はすべて24VDCブラシレスモーターで行われ、安全性の高い動作、簡単な設置、低メンテナンスを実現します。

主な特徴

• 持ち上げないフラット転送シーケンス（特許）による滑らかな転送
• 同一レベルで最大4つの可逆エントリー/出口を構成可能
• ホイール/駆動ローラーによる駆動転送：小〜大サイズの荷物に対応
• トート、段ボール、荷物を最大50 kgまで排出可能
• 安全性：低電圧かつ可動部間の隙間を最小化
• ランオンデマンドで低騒音動作
• カセット高さ125 mmの超コンパクト設計で統合が容易
• 現場での簡易交換、主要部品の容易な交換による低メンテナンス

特許取得済みの転送シーケンス
転送中に製品は同一レベルに留まり持ち上げられないため、衝撃や振動が抑えられ、より速く滑らかな排出が可能です。エントリーと出口が同じ高さにあることで、コンベヤ設計が簡素化されます。

転送シーケンスのステップ

• 1 - 製品受け取りまたは直進転送
• 2 - 転送接触面の切替
• 3 - ホイールによる直角転送

技術仕様

• 製品種別：90°多方向ディバーターモジュール（F-RAT NX）
• 転送方式：特許取得済みフラット転送シーケンス
• 駆動：24 VDC ブラシレスモーター
• エントリー/出口：同一レベルで最大4つの可逆エントリー/出口
• 最大搬送重量（1回の排出）：最大50 kg
• モジュール高さ（カセット）：125 mm（超コンパクト）
• 安全：低電圧、可動部間の隙間を最小化
• 騒音：低騒音、ランオンデマンド動作
• メンテナンス：現場での迅速な交換、主要部品の容易な取り替え
• 用途：トート、段ボール、荷物のルーティング、合流、仕分け
