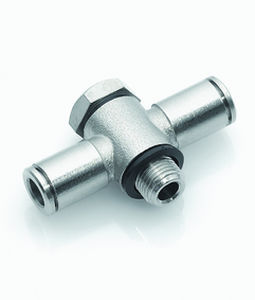

空圧式接続部品 ipso 018

プッシュインバンジョー十字形

- ステンレス鋼製弾性クランプによるプッシュイン方式 - 真鍮製スラストリング、ニッケルメッキ、様々な用途に使用可能 - 一度の動作でチューブを組み立てることが可能 - 様々な材質のチューブに対応 - 小型・軽量 - シールチャンネルにO-リングを採用 - 粗い表面にも対応 - モジュール式で柔軟な構造 - 六角ソケットによる簡単な組み立て 動作温度 -20ºC～+70ºC PVCシール付きフィッティングの場合 -20ºC～+80ºC NBR Oリング付きフィッティングの場合 真空度 - 最大98 材料 NBRシール CW614NとCW617N シリコンフリー AISI 316L CW614N ネジ部 円筒ネジ、DIN EN ISO 228 コンねじ、DIN EN 10226 (DIN 2999) メートルネジ、DIN ISO 261 円筒形、O-リングシール付き チューブ ISO 14743に準拠したチューブ用 外径Øの公差 4〜8：±0.1 外径Øの許容差 10〜14：±0.15（PU) 10～14：±0.1（PA）。 推奨材質、PU、PA
