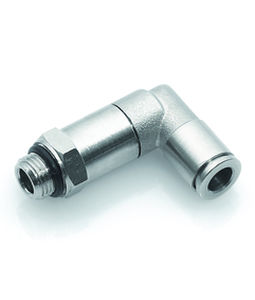

空圧式接続部品 ipso 026
ねじ式プッシュインエルボ

空圧式接続部品
空圧式接続部品
空圧式接続部品
お気に入りに追加する
商品比較に追加する


特徴

応用
空圧式
接続方法
ねじ式, プッシュイン
形状
エルボ
規格
ISO, DIN
材質
シリコンなし, ニッケル真鍮製, ステンレス製
種類
オス
その他の特徴
Oリング付, フレキシブル, モジュール式
直径

4 mm, 6 mm, 8 mm, 10 mm
(0.157 in, 0.236 in, 0.315 in, 0.394 in)

操作圧力

16 bar
(232.06 psi)

詳細

- ステンレス鋼製弾性クランプによるプッシュイン方式 - 真鍮製スラストリング、ニッケルメッキ、様々な用途に使用可能 - 一度の動作でチューブを組み立てることが可能 - 様々な材質のチューブに対応 - 小型・軽量 - シールチャンネルにO-リングを採用 - 粗い表面にも対応 - モジュール式で柔軟な構造 - 六角ソケットによる簡単な組み立て 動作温度 -20ºC~+70ºC PVCシール付きフィッティングの場合 -20ºC~+80ºC NBR Oリング付きフィッティングの場合 真空度 - 最大98 材料 NBRシール CW614NとCW617N シリコンフリー AISI 316L CW614N ネジ部 円筒ネジ、DIN EN ISO 228 コンねじ、DIN EN 10226 (DIN 2999) メートルネジ、DIN ISO 261 円筒形、O-リングシール付き チューブ ISO 14743に準拠したチューブ用 外径Øの公差 4〜8:±0.1 外径Øの許容差 10〜14:±0.15(PU) 10~14:±0.1(PA)。 推奨材質、PU、PA

---

カタログ

この商品のカタログはありません。

ITVの全カタログを見る

ITVのその他の関連商品

IPSO – PUSH-IN FITTINGS MR
