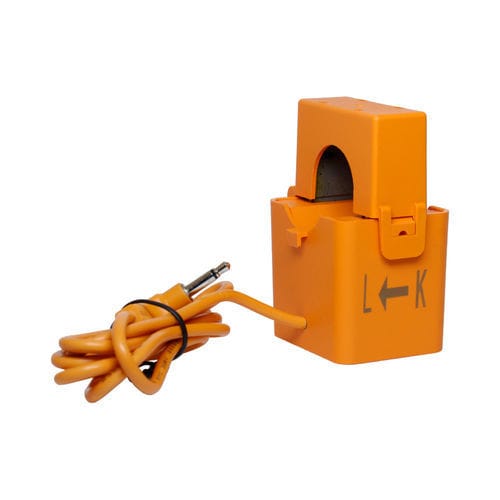

変圧器電流トランスデューサー CTK series

クランプACスプリットコア

製品概要
CTKシリーズのスプリットコア（クランプ型）電流変成器は、切替式シリコン鋼心または超微結晶芯を採用し、純銅エナメル線で巻線、筐体はPCまたはナイロン系エンジニアリングプラスチックです。通電状態での取り付けが容易で、リニアな安定した測定が可能なため、産業用途の機器監視やエネルギー管理に適しています。

主な特長

• 一次電流範囲：5A–500A。
• 二次電流範囲：1mA–5A。
• 内径範囲：10–50mm。
• 精度等級：0.5–2。
• 鉄心は高真空熱処理を施し、安定した精度と高感度を実現。
• 外装は高靭性かつ難燃性のPA66で耐老化性に優れる。
• スプリットコアのクランプ開放構造により、母線を切断せずに通電状態での取り付けやレトロフィットが可能。

製品選定パラメータ（表）
名称 — CTK10-60A-20mA | CTK16-150A-50mA | CTK24-200A-66.7mA
定格入力電流（P1-P2） — 60A | 150A | 200A
定格出力電流（S1-S2） — 20mA | 50mA | 66.7mA
比率（N1-N2） — 1:3000 | 1:3000 | 1:3000
精度（S1-S2） — 0.5（位相誤差 ≤120'） | 0.5 | 0.5
耐電圧 — 2.5V/2mA/60SEC（AC50Hz）全モデル共通
絶縁抵抗 — ≥1000MΩ（定格電圧500Vdc）全モデル共通
使用周波数 — 50–60Hz 全モデル共通
負荷抵抗 — 10Ω 全モデル共通

用途
スプリットコア型電流変成器は、低圧配電の更新、スマートグリッド構築、各種機器のエネルギー消費監視に広く用いられます。母線を分解せずに取り付け可能なため、企業の省エネ改修、都市/農村の電力網更新、データセンター監視、知能化配電エリア、環境機器の電力監視などに適しています。

仕様

• シリーズ：CTK。
• 一次電流範囲：5A–500A。
• 二次電流範囲：1mA–5A。
• 代表的内径：10–50mm。
• 精度等級：0.5–2（例：0.5、位相誤差 ≤120'）。
• 代表モデル：CTK10-60A-20mA；CTK16-150A-50mA；CTK24-200A-66.7mA。
• 比率：1:3000（上記モデルの典型値）。
• 耐電圧：2.5V/2mA/60SEC（AC50Hz）。
• 絶縁抵抗：≥1000MΩ（500Vdc）。
• 使用周波数：50–60Hz。
• 負荷抵抗：10Ω。
• コア：切替式シリコン鋼心または超微結晶芯、高真空熱処理。
• 巻線：純銅エナメル線。
• 外装：PCまたはナイロン系エンジニアリングプラスチック；PA66外装（難燃）。
• 取付：スプリットコア（クランプ）開放構造で通電状態での取り付けと容易なレトロフィットが可能。
