変圧器電流トランスデューサー CC 0.66 series

DINレール固定式クランプ

概要

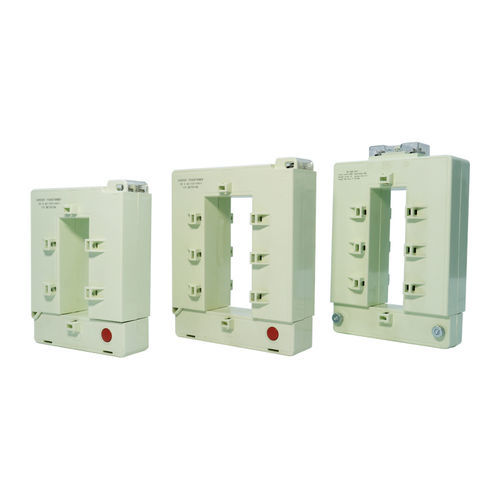

CC 0.66シリーズの分割コア電流変流器は、開閉可能なシリコン鋼または微結晶コア、純銅のエナメル巻線、PCまたはナイロンのエンジニアリングプラスチック製ハウジングを採用しています。取り付けが容易で直線性に優れ、電力の計測・監視・変換用途に広く使用されます。色分け例：オレンジ：60A/20mA、150A/50mA、200A/66.7mA；ダークブルー：200A/5A、800A/5A、1500A/5A；ホワイト：200A/5A、600A/1A、800A/5A、1000A/5A、2000A/1A、3000A/5A、4000A/5A。

主な特徴

• 一次電流範囲：5 A～5000 A；二次電流オプション：5 A、1 A、0.1 A；フルレンジ対応。
• 精度クラス：0.1、0.2S、0.2、0.5S、0.5、1.0（表の例は0.5および0.2）。
• 設置：分割コア設計によりクランプオン取り付けが可能。DINレールまたは固定プレートによる恒久設置にも対応。
• 磁性コアは高温窒素保護熱処理を施し、精度と性能の安定化を図っています。

OC0.66 I 型シリーズ（仕様）
名称：CC 0.66-30I — 定格入力電流：200 A — 定格出力電流（S1-S2）：5 A — 定格電圧：660 V — 定格負荷（S1-S2）：2.5 VA — 精度（S1-S2）：0.5 — 巻線比（N1:N2）：1:40 — 耐電圧（P-S）：3000 Vac（1 mA、1分） — 絶縁抵抗（P-S）：≥100 MΩ（定格電圧500 Vdc） — 周波数：50/60 Hz — 温度：-30°C～+120°C — 使用高度：≤3000 m — 外装：ダークブルー、120°C、難燃等級V0またはV1 — 絶縁クラス：E — 環境規格：RoHS2.0
名称：CC 0.66-40I — 定格入力電流：800 A — 定格出力電流（S1-S2）：5 A — 定格電圧：660 V — 定格負荷（S1-S2）：10 VA — 精度（S1-S2）：0.5 — 巻線比（N1:N2）：1:160 — 耐電圧（P-S）：3000 Vac（1 mA、1分） — 絶縁抵抗（P-S）：≥100 MΩ（定格電圧500 Vdc） — 周波数：50/60 Hz — 温度：-30°C～+120°C — 使用高度：≤3000 m — 外装：ダークブルー、120°C、難燃等級V0またはV1 — 絶縁クラス：E — 環境規格：RoHS2.0
名称：CC 0.66-80I — 定格入力電流：1500 A — 定格出力電流（S1-S2）：5 A — 定格電圧：660 V — 定格負荷（S1-S2）：20 VA — 精度（S1-S2）：0.5 — 巻線比（N1:N2）：1:300 — 耐電圧（P-S）：3000 Vac（1 mA、1分） — 絶縁抵抗（P-S）：≥100 MΩ（定格電圧500 Vdc） — 周波数：50/60 Hz — 温度：-30°C～+120°C — 使用高度：≤3000 m — 外装：ダークブルー、120°C、難燃等級V0またはV1 — 絶縁クラス：E — 環境規格：RoHS2.0

OC0.66 II 型シリーズ（仕様）
名称：OC 0.66-30×20II — 定格入力電流（一次）：500 A — 定格出力電流（S1-S2）：5 A — 定格電圧：660 V — 定格負荷（S1-S2）：20 VA — 精度（S1-S2）：0.2 — 巻線比（N1:N2）：1:100 — 耐電圧（P-S）：3000 Vac（1 mA、1分） — 絶縁抵抗（P-S）：≥100 MΩ（定格電圧500 Vdc） — 周波数：50/60 Hz — 温度：-30°C～+120°C — 使用高度：≤3000 m
名称：OC 0.66-60×40II — 定格入力電流（一次）：1500 A — 定格出力電流（S1-S2）：5 A — 定格電圧：660 V — 定格負荷（S1-S2）：5 VA — 精度（S1-S2）：0.5 — 巻線比（N1:N2）：1:300 — 耐電圧（P-S）：3000 Vac（1 mA、1分） — 絶縁抵抗（P-S）：≥100 MΩ（定格電圧500 Vdc） — 周波数：50/60 Hz — 温度：-30°C～+120°C — 使用高度：≤3000 m
名称：OC 0.66-125×60II — 定格入力電流（一次）：3000 A — 定格出力電流（S1-S2）：5 A — 定格電圧：660 V — 定格負荷（S1-S2）：15 VA — 精度（S1-S2）：0.5 — 巻線比（N1:N2）：1:600 — 耐電圧（P-S）：3000 Vac（1 mA、1分） — 絶縁抵抗（P-S）：≥100 MΩ（定格電圧500 Vdc） — 周波数：50/60 Hz — 温度：-30°C～+120°C — 使用高度：≤3000 m
名称：OC 0.66-130×40II — 定格入力電流（一次）：2000 A — 定格出力電流（S1-S2）：5 A — 定格電圧：660 V — 定格負荷（S1-S2）：20 VA — 精度（S1-S2）：0.2 — 巻線比（N1:N2）：1:400 — 耐電圧（P-S）：3000 Vac（1 mA、1分） — 絶縁抵抗（P-S）：≥100 MΩ（定格電圧500 Vdc） — 周波数：50/60 Hz — 温度：-30°C～+120°C — 使用高度：≤3000 m

技術仕様

• シリーズ：CC 0.66（開閉可能なシリコン鋼または微結晶コア）。
• 一次電流：5 A～5000 A（例：200 A、500 A、800 A、1500 A、2000 A、3000 A）。
• 二次電流オプション：5 A、1 A、0.1 A。
• 精度クラス：0.1、0.2S、0.2、0.5S、0.5、1.0。
• 定格電圧：660 V。
• 定格負荷の例：2.5 VA、5 VA、10 VA、15 VA、20 VA。
• 巻線比の例：1:40、1:100、1:160、1:300、1:400、1:600。
• 耐電圧（P-S）：3000 Vac（1 mA、1分）。
• 絶縁抵抗（P-S）：≥100 MΩ（500 Vdc時）。
• 動作周波数：50/60 Hz。
• 動作温度範囲：-30°C～+120°C。
• 最大使用高度：≤3000 m。
• 外装材質：PCまたはナイロンのエンジニアリングプラスチック；ダークブルーの難燃オプション（V0またはV1）。
• 絶縁クラス：E。
• 環境適合：RoHS2.0。
