変流器 IVY-CT-05-100ADC-500mT

モールド電気回路網用電気通信

製品概要
IVY Metering IVY-CT-05-100ADC-500mTは、直流耐性を備えた計量用電流変成器で、外部磁場による改ざんから電子式電力量計を保護するために設計されています。アモルファス合金とナノ結晶コア、500mTの磁場耐性を持つ金属シールド、難燃性PBT筐体、およびエポキシ樹脂による封止を組み合わせています。U字形銅の完成品CTと、カスタマイズ可能な半完成品CTの両タイプを用意。IEC62053-21の磁界耐性要件に対応する設計です。

製品の特長

• 単相・三相の電子式電力量計やその他の計測機器に適合します。
• アモルファス合金とナノ結晶コアにより優れた直線性と高精度な計測が可能です。
• 難燃性PBT製の筐体は機械的・電気的強度を確保します。
• エポキシ樹脂による封止は優れた絶縁性と環境保護を提供します。
• DC耐性設計はIEC62053-21に準拠し、直流や外部磁場の影響下でも信頼性の高い計測を実現します。
• 金属シールドにより最大500mTの外部磁場からCTを保護します。

電気仕様
定格（一次/二次）: 5(100)A / 2mA
比率: 2500:1
精度等級: 0.1級
負荷: 10Ω
DC耐性 / 磁場耐性: 500mT
ケース厚さ: 1.5mm

技術仕様

• 定格一次/二次電流: 5(100)A / 2mA
• 変成比: 2500:1
• 精度等級: 0.1級
• 定格負荷: 10Ω
• DC耐性 / 磁場耐性: 500mT
• ケース厚さ: 1.5mm
• コア材料: アモルファス合金およびナノ結晶コア
• ケース材料: 難燃性PBT
• 封止: エポキシ樹脂

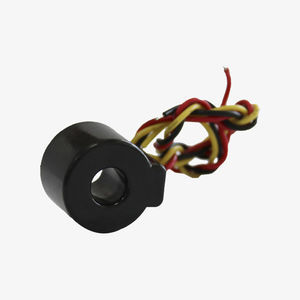

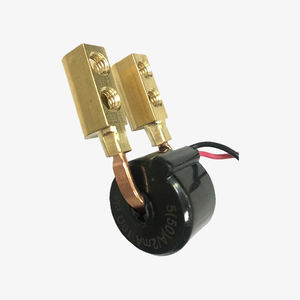

• 入手可能なタイプ: 完成品CT（U字形銅）および半完成品CT（カスタマイズ可能）
• 規格: 外部磁場に対する保護に関してIEC62053-21の要件を満たすよう設計
