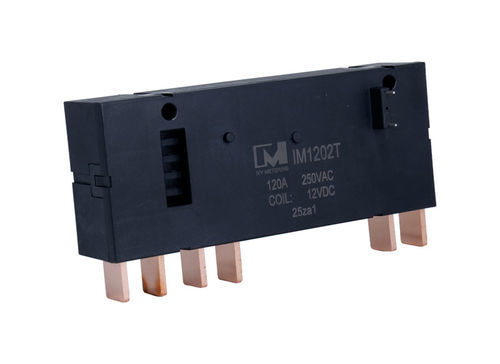

AC電気機械式継電器 IM1202T UC2

3NC3NOコンパクト

製品概要
IM1202T 120A 3相パルスラッチ式リレーは、高電流スイッチング用途向けに設計された低消費電力の制御デバイスです。パルス駆動により切替時のみエネルギーを消費し、内部永久磁石により切替後の状態を保持するため、コイルの継続給電を必要としません。計測用メーター制御、産業用制御盤、スマートグリッド機器など、信頼性の高い低消費の接点切替を必要とする用途に適しています。

型番と主な特長

• 型番: IM1202T（120A 3相ラッチリレー）
• 3極接点、独立した3系統制御対応
• 最大切替電流: 120A — 大負荷対応
• パルス駆動コイルで低消費電力（切替時のみ通電）
• 耐衝撃性に優れ、長期の信頼動作を想定した設計
• IEC 62052-31:2020 UC2 に準拠
• フレキ配線、銅ストラップ、シャント内蔵などのカスタム組立に対応
• 代表的な用途: 電力量計、産業制御、PDU、制御盤、照明制御、スマートグリッドシステム

製品パラメータ

• 定格負荷: 120A @ 250VAC
• 接点構成: 3A / 3B
• 定格コイル消費: 5.0 / 10.0 W（30 ms）
• 耐電圧（誘電強度）: 4 kV
• コンパクト外形寸法: 115 × 47 × 26 mm
• 接点材質: AgSnO2
• 最大切替容量: 30000 VA
• 接点抵抗: ≤ 1.0 mΩ
• 接点投入時間: 30 ms
• 復帰時間: 30 ms
• 電気的耐久性: 10000 サイクル
• 機械的耐久性: 100000 サイクル
• 温度上昇: ≤ 55 K
• 使用周囲温度: -40°C ～ 85°C
• 使用周囲湿度: 45% ～ 95% RH

技術仕様

• 定格負荷: 120A @ 250VAC
• 接点構成: 3A / 3B
• 定格コイル消費: 5.0 / 10.0 W（30 ms）
• 耐電圧: 4 kV
• 外形寸法: 115 × 47 × 26 mm
• 接点材質: AgSnO2
• 最大切替容量: 30000 VA
• 接点抵抗: ≤ 1.0 mΩ
• 投入/復帰時間: 30 ms / 30 ms
• 電気的寿命: 10000 サイクル
• 機械的寿命: 100000 サイクル
• 温度上昇: ≤ 55 K
• 動作温度範囲: -40°C ～ 85°C
• 動作湿度範囲: 45% ～ 95% RH
