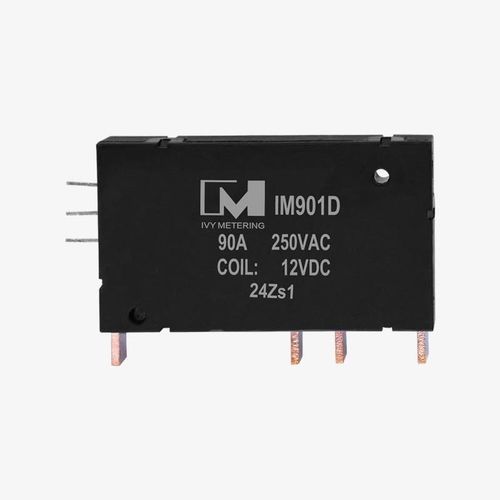

DC電気機械式継電器 IM901D

12VDC2NO/NCコンパクト

製品紹介
IVY Meteringは、単相・二相・三相の切替用途向けに電磁ラッチリレーを設計・製造しています。IM901Dは、負荷制御、電源制御、プリペイドシステムなどのエネルギー管理用途向けに開発された小型の偏極バイスタブル（磁気ラッチ）2極リレーです。端子配置、シャント、変流器などの特注対応が可能です。

IM901D 製品特長

• 2極磁気ラッチリレー（PNNPタイプ）
• 最大接点切替容量：250 VACで90 A
• IEC 62052-31:2020 UC2 準拠
• 低接触抵抗（100% 試験）
• 小型サイズ、瞬時オン/オフ
• フレキシブルワイヤー、銅ベルト、および/または統合シャントによるカスタム組立に対応
• インパルス励磁のみで動作、単コイル／二重コイル対応
• コスト効率：2極のIM901D 1台で1極リレー2台を置換可能

製品寸法
寸法は別途お問い合わせください。詳細寸法はデータシートをご参照ください。

製品用途

• スマートメーター
• EV充電器
• コンパウンドスイッチ
• 照明制御システム
• 産業オートメーション

仕様 / 技術仕様

• 型番：IM901D
• タイプ：2極磁気ラッチリレー（PNNPタイプ）、偏極バイスタブル
• 接点構成：DPDT（2極）
• 最大接点切替容量：90A、250VAC
• コイル電圧：12VDC（インパルス励磁；単/二重コイル対応）
• 規格：IEC 62052-31:2020 UC2
• 接触抵抗：低（100% 試験）
• 取付：基板実装（PCB）
