逆歯式チェーン

動力伝達金属製車両用

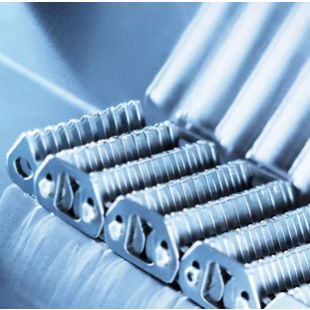

ロッカーピンジョイント付き倒立歯式チェーン 自動車のトランスミッションシステムなど、より高い動力伝達の要求に対応するために、逆歯型チェーン（サイレントチェーンとも呼ばれる）のトランスミッションチェーンが使用されています。スプロケットの歯と歯型リンクのかみ合わせを運動学的に最適化するだけでなく、ランダム化の原理を応用して、標準のプレートとは異なる輪郭を持つ歯型リンクプレートを装着しています。標準と非標準のリンクプレートをずらすことで、接触パルスの単調さをなくし、その結果、チェーンノイズを目立たなくすることができます。 さらに摩擦損失を減らすために、ロッカーピンジョイントを備えた逆歯型チェーンが使用されています。ロッカーピンジョイントは、2本のロッカーピンで構成され、1本はインナーリンクのトゥースリンクプレートに、1本はアウターリンクのトゥースリンクプレートに固定される。チェーンがスプロケットに出入りする際に、2本のピンが互いに転がり合うようになっています。
