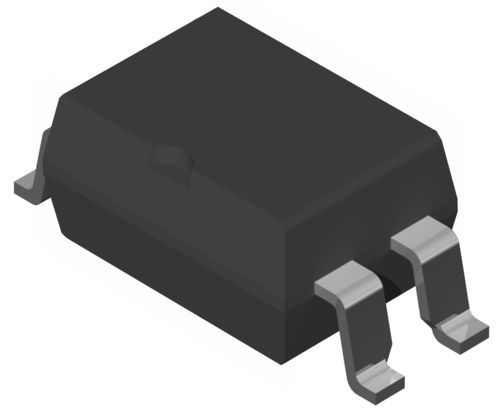

DC固体継電器 CPC1343G

60VDCDIPSMD

Overview CPC1343G は OptoMOS® のソリッドステートリレーで、コンパクトな4ピンパッケージで高速かつバウンスのないスイッチングを提供します。低オン抵抗による効率的な DC 負荷スイッチング、高い絶縁性能、低い LED 駆動電流によりマイコンやロジックへ直接接続可能です。

Specifications ブロッキング電圧 (V_P): 60 V
負荷電流 (mA): 900 mA 連続
オン抵抗 (Ω): 0.8 Ω
絶縁耐圧 (V_RMS): 5000 V RMS
入力制御電流 (mA): 3 mA (I_F max)
オフ時漏れ電流 (µA): 1 µA
スイッチング速度 t_on / t_off (ms): 4 / 1
出力容量 (pF): 20 pF
IC パッケージ: 4ピン DIP、SMT（SOP）

Features

• 60 V ブロッキング、900 mA の連続負荷能力
• 動作周囲温度 −40 °C ～ +105 °C
• 入出力間ガルバニック絶縁 5000 V RMS
• 高速スイッチング：t_on = 4 ms、t_off = 1 ms
• 低い LED 駆動電流 (I_F max = 3 mA) によりロジック直接駆動が可能

Benefits

• 4ピンの小型パッケージや8ピンのデュアルポールで機能を集約
• 大型リレーに比べ基板スペースを削減
• 機械的可動部がないため信頼性が向上
• 追加ドライバなしで TTL/CMOS やマイコン出力に対応
• 混在信号設計に適した高い絶縁レベル

Applications / Highlights

• 計測器・インスツルメンテーション
• 自動試験装置（ATE）
• 医療機器
• 産業用制御・オートメーション
• ユーティリティメーター・データ収集

Support / Product Capabilities 機械接点がないため、CPC1343G は無音・メンテナンスフリーの動作と高温下での優れたスイッチング耐久性を提供します。低いオン抵抗（0.8 Ω）と 900 mA の連続電流能力により DC スイッチングの効率が向上します。3 mA の LED 駆動要件により、一般的なロジックファミリやマイコンへ直接接続できます。

Technical specifications

• 型番：CPC1343G
• ブロッキング電圧 (V_P)：60 V
• 連続負荷電流：900 mA
• オン抵抗：0.8 Ω
• 絶縁耐圧：5000 V RMS
• 入力制御電流 (I_F max)：3 mA
• オフ時漏れ電流：1 µA
• スイッチング速度：t_on = 4 ms、t_off = 1 ms
• 出力容量：20 pF
• 動作周囲温度：−40 °C ～ +105 °C
• IC パッケージ：4ピン DIP および SMT（SOP）
