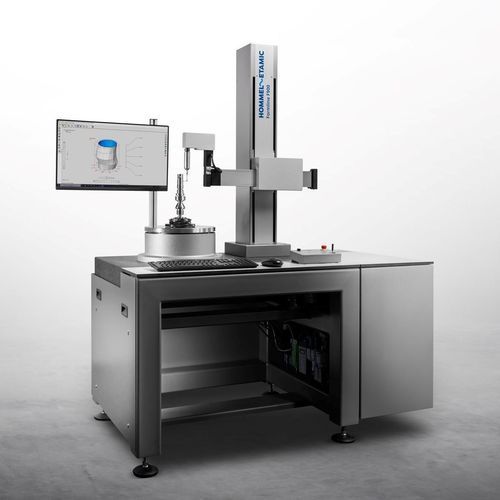

CNC測定機 Formline F900

形状粗度不特定

私たちは、完全自動CNC測定ステーションから、形状と粗さの複合測定システム、大型で重いシャフトのためのソリューションまで、形状測定の幅広いタスクに対するソリューションを提供します。 Formlineソリューションは、生産環境でも高い測定精度を達成します。同時に、ユーザーフレンドリーなソフトウェアのおかげで操作が簡単で、幅広いアクセサリーを使用して多くの測定タスクに適応できます。 特別な要件には、特にニーズに合わせた測定システムを開発します。ブレーキディスクなどの特別なソリューションの開発における豊富な知識を活用できます。 私たちの形状測定システムは、高精度のエアベアリング付き回転テーブルを備えており、非常に頑丈です。これらは、シリーズ生産での測定タスクにも、頻繁に測定タスクが変わる測定室での使用にも適しています。 システムは、自動ワークピースアライメントとCNC制御の測定軸を備えた高い自動化度を提供します。オプションの傾斜および回転モジュールを使用すると、CNCランを中断することなく、到達しにくいプロービング位置にも到達できます。 オプションのダブルチッププローブアームを装備した形状測定システムは、粗さ、波状、ねじれの測定も行います。すべて1つのセットアップで行います。 - 形状、振れ、位置の公差の測定 - 円錐度、クラウニング、または支配的な円形波状などの特定の特性の決定 - オプションの粗さ、波状、ねじれの測定 - プローブアームの迅速な交換のための磁気プローブカップリング - 形状と粗さのための変換可能なダブルチッププローブシステム ハイライト: - 非常に迅速な完全自動センタリングとレベリング、CNC制御の測定軸による時間の節約 - C、Z、R方向の自由プローブシステムを使用した柔軟な使用で、1回のクランプ操作で形状、粗さ、波状、ねじれの測定を行います - 垂直測定軸の高さ: 350、550、または900 mm - PCとシステムエレクトロニクス用のコンテナを備えた振動減衰器具テーブル - 磁気プローブアームカップリングによるプローブアームの迅速な交換と衝突時の保護 - 完全自動プローブ位置決め、完全自動で自由に調整可能なプローブ力、可逆スキャン方向による外部/内部測定位置への柔軟なアクセス システムの特徴: - 一貫して高精度を維持するための優れた剛性を備えた高精度エアベアリング回転テーブル - R/Z軸で0.1 µm、C軸で360,000ポイントの高解像度 - 統合されたリニアスケールとアクティブレベル制御 - 完全自動測定のためのCNC制御のモーター駆動傾斜および回転モジュール - CNCラン中に形状から粗さに切り替え可能なダブルチッププローブシステム - 粗さ測定のために、プローブアームの任意の位置でプロービング力を標準に従ってプログラムできます - 高解像度で非常に低干渉の軸 - 3ボールシステムによるプローブアームの自動ゼニスアライメント 利点: - 正確: 正確な結果を得るための高解像度測定システム - 信頼性のある測定結果: 機械的な横方向の力がありません - 一貫性: 最大0.3 µmの繰り返し精度 - 信頼性のある分析: Turbo Shaftソフトウェアを使用した形状および寸法の偏差の検出 - 頑丈: 計測室および生産環境での使用に適しています
