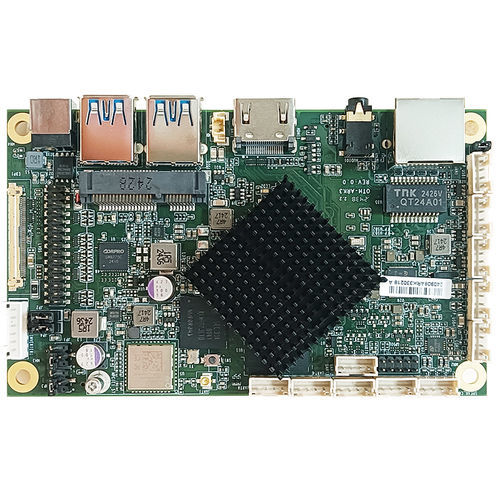

ATXCPU ボード OTH-ARK3

Rockchip RK3568ARM® Cortex®-A55 Quad-coreSIM カード

OTH-ARK3はJetwayのコンパクトな120 x 72 mmシングルボードコンピュータ（SBC）で、ARM Cortex-A55コアを備えたRockchip RK3568 SoCおよび1 TOPSのNPUを搭載しています。組込みおよび産業用途向けに設計され、オンボードLPDDR4Xメモリ、eMMCストレージ、複数のディスプレイ出力、GbEネットワーク、無線接続、および豊富な周辺I/Oを備えています。

主な特長

• Rockchip® RK3568 クアッドコア ARM Cortex-A55（最大2.0 GHz）および1 TOPS NPU
• オンボード4GB LPDDR4X（3200 MT/s）、8GBオプション
• オンボード32GB eMMC（最大64GBオプション）
• Wi‑Fi（802.11 b/g/n 2.4 GHz）およびBluetooth 4.2対応
• 1 x GbE LAN（Realtek RTL8211F-CG）
• 入出力：2 x UART、2 x RS232、2 x USB3.0（OTG）、4 x USB2.0
• ディスプレイ出力：HDMI、eDP、24ビットデュアルCH LVDS（最大3画面対応）
• ビデオ：4K H.264/265デコード、1080P H.264/265エンコード

技術仕様

• フォームファクタ：120.0 W x 72.0 D mm
• CPU：Rockchip® RK3568 クアッドコア ARM Cortex-A55（最大2.0 GHz）および1 TOPS NPU
• PMU/チップセット：Rock Chip® RK809-5 PMU
• メモリ：オンボード LPDDR4X 3200 MT/s 4GB 標準（8GB オプション）
• ストレージ：オンボード32GB eMMC（最大64GB オプション）；microSDスロット
• セキュリティ：Intel® PTT（統合fTPM）
• 電源：DC-in 12V；動作モード：AT / ATX；コネクタ：DCジャック
• GPU：Mali-G52 MP2
• ディスプレイ出力と最大解像度：HDMI（4096 x 2304 @60Hz）、eDP（2560 x 1600 @60Hz）、LVDS（1920 x 1200 @60Hz）
• オーディオ：2チャネルHDオーディオ；1 x コンボオーディオジャック（Line-Out / Mic-In）；3Wアンプ
• イーサネット/無線：1 x GbE（Realtek RTL8211F-CG）；AW-CM358によるWi‑Fi + Bluetooth
• USB：2 x USB3.0（うち1つはCo-layout OTG）、4 x USB2.0
• シリアル/内部I/O：内部ヘッダで2 x RS-232；2 x UART；GPIO 4ビット；SMBus；デバッグヘッダ；インバータ
• 拡張：1 x フルサイズ Mini-PCIe；1 x SIMスロット；microSD
• 動作温度：-10°C ～ 60°C；保存温度：-20°C ～ 70°C
• ウォッチドッグ：255レベル；Wake on LAN対応
• 認証・準拠：CE、FCC Class A、LVD；EU RoHS、REACH（オプション）、China RoHS

用途および適合性

• 組込みシステム、産業オートメーション、HMI、デジタルサイネージ、ゲートウェイ、IoTエッジデバイスに適合
• 商業・産業環境での展開に必要な一般的な産業認証および環境要件に準拠
