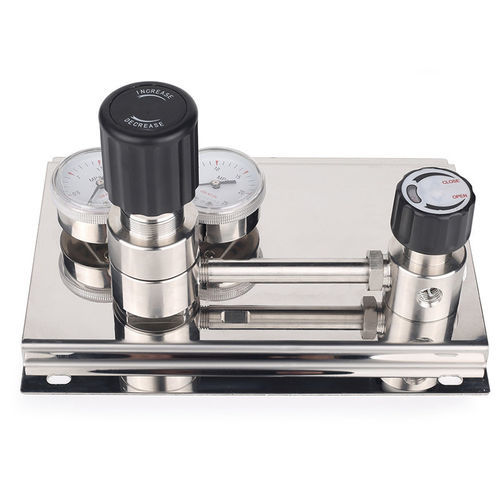

2チャンネルマニホールド JW-500

ステンレススチールガスシリンダー用

製品名
ステンレス製全自動ガス切替マニホールドシステム 自動ガスシリンダー切替 CO2シリンダー自動切替コントローラー

製品詳細
原産地： 中国（広東省）
ブランド名： ジュエルロック
認証： CE
型番： JW-500

支払いと配送条件
最小注文数量： >=1 セット
価格： 交渉可能
梱包詳細： 輸出梱包または顧客の要求に応じて梱包
供給能力： 5000 セット/週

ハイライト
ガス制御パネル、自動切り替えマニホールド

技術仕様（表形式）
最大入口圧力: 3000 psig
出口圧力範囲: 0~25、0~50、0~100、0~200 psig
作動温度: -40°F ～ +165°F (-40°C ～ +74°C)
Cv: 0.06
バルブシート: PTFE / PCTFE
ボディ材質: 316L
ダイヤフラム: 316L
フィルターメッシュ: 316L（10μm）
ポート: チェックバルブ付きインレット（表記：SHENZHEN）

製品詳細説明
ステンレス製の全自動ガス切替マニホールドシステムは、一方のボンベバンクのガスが枯渇すると自動的にもう一方のボンベバンクへ切替えを行い、途切れることのない継続的なガス供給を保証します。酸素、窒素、ヘリウム、アセチレン等の高純度ガスおよび工業用ガス向けに設計されており、ラボ、クリーンルーム、産業プロセスなどダウンタイムが許されない用途に適します。耐食性に優れた316Lステンレス鋼を用い、デュアル圧力レギュレータ、チェックバルブ付ステンレス製ピグテール、ラインレギュレータ等で安定した出口圧力を実現します。上位モデルでは電子制御（タッチスクリーン）、デジタル圧力表示、低圧/空圧アラーム等の機能を備えます。安全機能としてアセチレン用のフラッシュバックアレスターやリリーフバルブを装備可能です。完全自動運転により手動操作が不要となり効率化とボンベ交換作業の軽減を図れます。コンパクトでカスタマイズ可能、関連規格（例：DIN EN 14114等）に準拠可能です。

Main Features

• ジュエルロック製減圧レギュレーターとバルブを組合せ
• 金属対金属のダイヤフラムシール
• チェックバルブ付き入口フィッティング
• 壁掛け式設置対応
• ボールバルブまたはダイヤフラムバルブ構成選択可能
• 設計圧力: 3000 psig

一般的なアプリケーション

• 研究室
• ガスクロマトグラフィー
• ガスレーザー
• 試験済測定機器
• 半導体製造
• ヘルスケア（医療用途）

素材・パッケージ等（表形式）
ボディ: 316L
ステム: 316L
ダイアフラム: 316L
バルブシート: PCTFE / PTFE
最大入口圧力: 3000 psig
出口圧力: 0~25、0~50、0~100、0~200 psig
作業温度: -40°F～+165°F (-40°C～+74°C)
Cv: 0.06
フィルターメッシュ: 316L（10μm）
ウォールマウント: 対応
重量: 6 KG
梱包: 輸出梱包（要求に応じカスタム梱包）

特長 / 技術仕様（要約リスト）

• 材質（主要部）：316Lステンレス鋼
• 最大入口圧力：3000 psig
• 出口圧力レンジ：0~25、0~50、0~100、0~200 psig（選択可能）
• 作業温度範囲：-40°C ～ +74°C
• バルブシート：PTFE / PCTFE
• ダイヤフラム：316L
• フィルターメッシュ：316L、10μm
• Cv（流量係数）：0.06
• 重量：約6 kg
• 梱包：輸出梱包または顧客仕様に準拠
