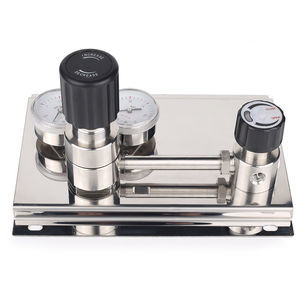

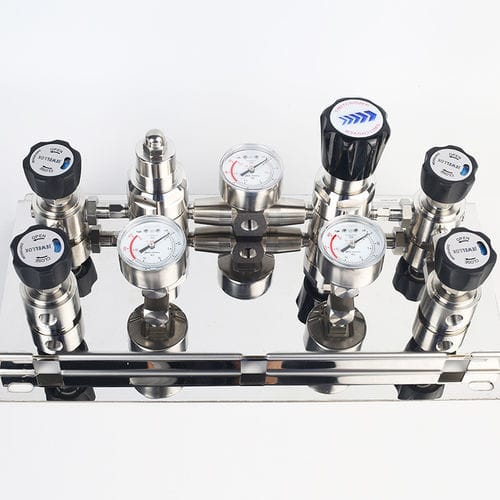

マルチチャンネルマニホールド JW-300

ステンレス316L製ガス用流量転換器

概要
ガス切替システムは、研究所、製造施設、医療施設などで安定したガス供給を維持するために使用されます。主ガス源が枯渇した際にもガスの流れを止めずに別の供給源に切り替えます。対象となる構成は「半自動ガス切替マニホールドシステム」「手動切替マニホールドパネル」「単段自動切替ボード」の3タイプです。
製品の説明
JW-300シリーズ 半自動ガス切替マニホールドシステム、手動切替マニホールドパネル、単段自動切替ボード。高圧ガスボンベや両側の圧力逃がしガス供給に適し、自動切替により連続ガス供給を実現、パージ機能を備えます。最大入力圧力は20.7 MPa（3000 psi）に対応し、高純度ガス用途（腐食対策、クリーンルーム、実験室、ガス分析等）に適しています。
主な用途

• 研究室・実験施設での安定供給
• 半導体、電子機器製造工程での高純度ガス供給
• 医療・産業ガス用途の切替・圧力制御

製品の機能・特徴

• 半自動切替：主ガス源が空になると自動でバックアップへ切替（交換後の手動リセットが必要）
• 手動切替：オペレーターによる手動切替制御
• 単段自動切替盤：切替と減圧を一体で行う完全自動構成（シンプル構成向け）
• パージ（排出）機能のオプションあり
• 2インチステンレス製圧力計を標準装備（読みやすい表示）
• ダイヤフラムバルブのノブにオン/オフ表示
• 圧力センサーや各種接続・材質オプションに対応

技術仕様（表）
ハイライト：ガス制御パネル、圧力制御パネル
最大入口圧力: 2200、3000 PSIG
出口圧力範囲: 0~25、0~50、0~100、0~150、0~250 psig
動作温度: -40° F ～ +165° F (-40°C ～ +74°C)
Cv: 0.14（ページ上段表）
バルブシート: PU、PTFE、FCTFE（PCTFEとも表記あり）
本体材質: 316L（ステンレス）
ダイヤフラム: 316L
圧力計サイズ: 2"
ポート: SHENZHEN

製品仕様（明記箇所）
1) 最大入口圧力: 3000、2200 Psi
2) 最大出口圧力: 25、50、100、150、0~250 Psi
3) Working Temperature: -40℃~74℃(-40℉~165℉)
4) 漏洩率: 2 x 10-8 atm.cc/sec He
5) Cv値: 0.08（別表記）
デザインの特徴

• 特殊ガス用圧力調整器
• リリーフ（安全）圧力弁を装備
• 圧力調整器と配管の圧力テストおよび漏れテスト済
• オン/オフ表示付きダイヤフラムバルブノブ

素材一覧（表）
ボディ材質: ステンレス316L
バルブシート: ポリウレタン、PTFE、PCTFE（FCTFE 表記あり）
ダイアフラム: ステンレス316L
インレット接続: 1/4インチ NPT（メス）
コンセント接続: 1/4インチ NPT（メス）
注文情報（表）
シリーズ: JW-300シリーズ 半自動切替装置
機能オプション例: 排出・パージ分配機能、パージ分配のみ、排出＋圧力センサー、圧力センサー付 等
コンセント接続例: 1/4"NPT(メス)、1/4"チューブ継手、3/8"NPT(メス)、1/2"NPT(メス) 等
入口接続例: 1/4"溶接、1/4"NPT(オス)、3/8"メルディング、1/2"メルディング 等
ボディ材質オプション: ステンレス、鋼、ニッケルメッキ、真鍮 等
入力圧力例: 3000psi、2200psi、1000psi、150psi、250psi 等
アウトレット圧力例: 25psi、50psi、100psi、150psi、250psi 等
ゲージ表示/単位オプション: MPa、psi、bar、KPa 等
ガスオプション例: N2（窒素）、O2（酸素）、H2（水素）、Ar（アルゴン）、He（ヘリウム）、CH4（メタン）、C2H2（アセチレン）、空気 等

製品詳細

• 原産地: 中国 広東省（本土）
• ブランド名: ジュエルロック
• 認証: CE
• 型番: JW-300
• 最小注文数量: 1～9セット
• 価格: 交渉可能（ページ表記）
• 梱包詳細: 輸出梱包
• 供給能力: 5000 セット/週

製品説明補足
・半自動: バックアップへ自動切替するが、空になった側の交換後に手動でリセット・切替が必要
・手動: オペレーターによる直接切替操作を行う簡易な構成
・単段自動切替盤: 切替と減圧を一体で行う完全自動構成（基本用途向け）
