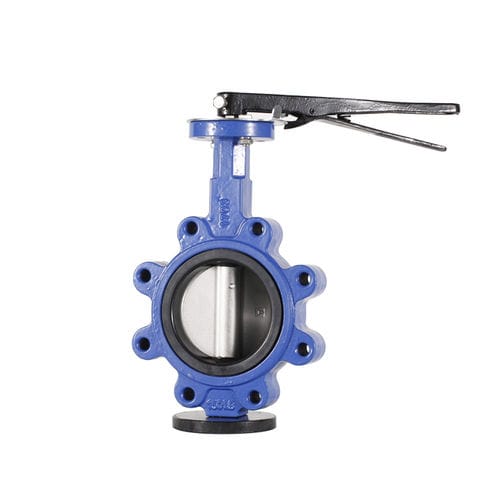

バタフライバルブ レバー空圧式電動式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- バタフライ
- 作動
- レバー, 空圧式, 電動式
- 使用流体
- 水
- ボディー
- フランジ取り付け, コーティング付, 対称, EPDM, ナイロン製, NBR製
- 応用
- ウォーター, 真空用, 重荷重用
- その他の特徴
- ISO
- 呼び径
最少: 50 mm
(1.969 in)最大: 2,200 mm
(86.614 in)- 圧力
10 bar, 16 bar
(145 psi, 232.1 psi)- 温度
最少: -20 °C
(-4 °F)最大: 140 °C
(284 °F)
詳細
バタフライバルブは、ディスクを閉鎖部材とする回転弁（1/4回転弁）である。バタフライバルブには対称型と偏心型があり、偏心型はステムがディスの中心からずれた位置にあることを意味する。
ディスク：ASTM A536 65-45-12 ナイロンコート、CF8、CF8M、2507、1.4462
ステム：SS420、SS431
トップフランジIS05211
商品説明
ダブルフランジバタフライバルブは、フランジの上に伸びるボンデッドライナーが特徴です。ダブルフランジデザインは、高圧負荷に適しており、重工業、造船、厳しい真空アプリケーション、飲料水、水処理、廃水アプリケーションなどの水処理産業での使用に適しています。
特徴
1 .IS05211 操作部の直接取り付けに適したステムヒートと一緒にトップフランジ
2,Stem anti-blowout design keep safety in field use.
3,ボンドシートは、本体とシャフトを媒体との接触から保護します。
4;ステムとディスクの接続に、ピンやボルトの露出がない。
5;シングルフランジ実装が可能
6.好きな位置に設置可能
7,定格圧力でバブルタイトシャットオフ。
8、大流量と十分な強度
---
