電動アクチュエータ 34-21 series

リニアステッピングリードスクリュー

製品概要

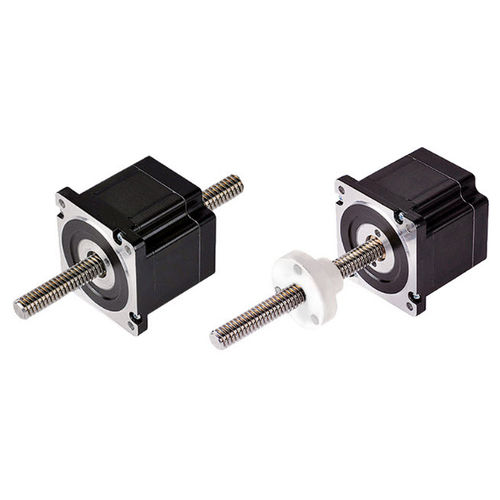

Size 34（86mm）リードスクリュー式ステッピングモーターリニアアクチュエータはシリーズ中で最大サイズの製品で、最大連続推力 2,270 N を発揮します。製品は External と Non‑Captive の2つの形態で提供されます。

モーター特性
モーター | 電圧 [V] | 電流 [A] [RMS] | 抵抗 [Ω] | インダクタンス [mH] | 重量 [g] | リード線数 | モーター長さ [mm]
34-2113 | 12 | 1.3 | 9.2 | 71 | 2370 | 4 | 76
34-2130 | 5.7 | 3 | 1.9 | 15 | 2370 | 4 | 76
34-2155 | 2.85 | 5.5 | 0.52 | 4.5 | 2370 | 4 | 76

注意
モーター絶縁クラス：B。モーター温度上昇：80℃。使用周囲温度：-20℃～55℃。

使用可能なリードスクリューとステップあたりの移動量
スクリュー径 [inch] | スクリュー径 [mm] | リード [inch] | リード [mm] | リードコード | ステップあたり移動量 @ 1.8° [mm]
0.625 | 15.875 | 0.1 | 2.54 | K | 0.0127
0.625 | 15.875 | 0.125 | 3.175 | L | 0.0159
0.625 | 15.875 | 0.2 | 5.08 | R | 0.0254
0.625 | 15.875 | 0.25 | 6.35 | S | 0.0318
0.625 | 15.875 | 0.5 | 12.7 | Y | 0.0635
0.625 | 15.875 | 1 | 25.4 | Z | 0.127
* 値は一部省略されています
* モーター巻線パラメータおよびスクリュー長は顧客要件に応じてカスタマイズ可能です。

図面・寸法

• External：製品画像および外形寸法図（ページに画像／図面あり）
• Non‑Captive：製品画像および非拘束型寸法図（ページに画像／図面あり）

速度‑推力曲線
Size 34 製品の速度‑推力特性を示す図を用意しています。

オプション

• スクリュー端末加工：スクリュー端の加工オプションを用意しています。
• テフロンコーティング：グリース不要のスクリュー／ナット組合せが必要な用途向けに、テフロンコーティングされたリードスクリューを提供します。テフロンコーティングは従来のSUSスクリューに比べ寿命延長や推力性能の向上に有効です。すべてのリードスクリューオプションおよびアクチュエータタイプ（External、Non‑Captive、Electric Cylinder、Kaptive）に適用可能で、アンチバックラッシュナットとの組合せも可能です。
• エンコーダオプション：分解能（CPR）64、100、200、500、1000、1800、2000、2500、3600、4000、5000、7200、8000、10000。シングルエンド出力および差動出力が分解能に応じて選択可能です。
• パワーオフブレーキ（Size 34 モーター向け）：定格電圧 DC 24V ±5%；抵抗 69Ω ±10%；消費電力 12W；保持トルク >6 N·m；絶縁クラス B；絶縁抵抗 >100 MΩ (DC500V)；耐電圧 AC 1000V / 1 s；作動時間 50 ms；解放時間 50 ms；許容角度差 1°；非常停止サイクル 200 回；寿命 500,000 サイクル；騒音 <60 dB。

特徴 / 技術仕様

• 製品名：Size 34（86 mm）リードスクリュー ステッピングモータ リニアアクチュエータ
• 最大連続推力：2,270 N
• 形態：External、Non‑Captive
• モータ型式例：34‑2113（12 V, 1.3 A RMS, R=9.2 Ω, L=71 mH, 重量 2370 g, 長さ 76 mm）、34‑2130（5.7 V, 3 A, R=1.9 Ω, L=15 mH, 重量 2370 g, 長さ 76 mm）、34‑2155（2.85 V, 5.5 A, R=0.52 Ω, L=4.5 mH, 重量 2370 g, 長さ 76 mm）
• 動作環境：モータ温度上昇 80℃、使用温度範囲 -20℃～55℃
• リードスクリューオプションとステップ当たり移動量（複数リードコード）
• オプション：スクリュー端末加工、テフロンコーティング、アンチバックラッシュナット、エンコーダ（各種CPR）、ブレーキ（Size 34 用）
