軸用ステッパー 14HS20 series

軸用軸軸用

製品概要

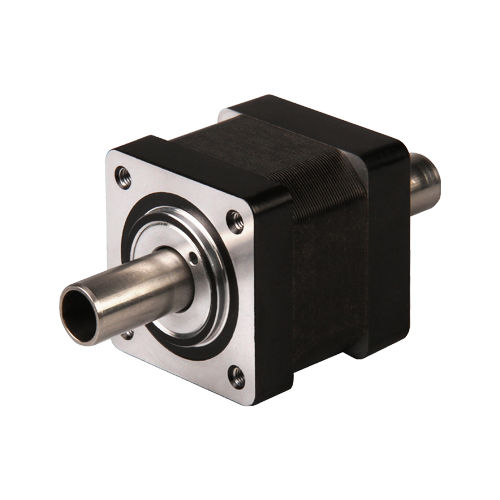

35 mm（サイズ14）の中空軸ステッパーモーターは、型番14HS2033および14HS2045で提供され、最大0.36 N·mの保持トルクを発揮します。中空軸により軸の貫通やエンコーダの直接統合が可能で、産業用コンパクト駆動システムに適しています。

モーター特性
型番；定格電圧（V）；電流（A [RMS]）；抵抗（Ω）；インダクタンス（mH）；保持トルク（N·m）；デタントトルク（N·m）；モーター長さ（mm）
14HS2033；3.5；1.0；3.5；3.6；0.15；0.006；33.6
14HS2045；6；1.0；6；7.8；0.32；0.01；45.6

外形図
サイズ14（35 mm）用の外形図および製品画像を提供しており、機械的な取り付けやレイアウト検証に対応しています。

トルク特性曲線
試験条件
24 VDC、DS-OLS8-FRS4バイポーラーチョッパードライブ、定格電流（RMS）で測定。モーターのトルクは供給電圧やドライブ設定により変動するため、連続稼働の産業用途では設計余裕として50%を推奨します。

オプション — エンコーダオプション

• 分解能（CPR）：50、100、192、200、250、256、360、400、500、720、900、1000、1250、2000、2500、4000、5000
• シングルエンド出力コード：0、1、2、3、4、5、6、7、8、9、10、11、12
• 差動出力コード：A、B、C、D、E、F、G、H、I、J、K、L、M、N、O、P、Q

仕様（テクニカルスペック）

• シリーズ：中空軸ステッパーモーター（サイズ14 / 35 mm）
• 最大保持トルク：0.36 N·m
• モデル14HS2033 — 定格電圧：3.5 V；電流（RMS）：1.0 A；抵抗：3.5 Ω；インダクタンス：3.6 mH；保持トルク：0.15 N·m；デタントトルク：0.006 N·m；モーター長さ：33.6 mm
• モデル14HS2045 — 定格電圧：6 V；電流（RMS）：1.0 A；抵抗：6 Ω；インダクタンス：7.8 mH；保持トルク：0.32 N·m；デタントトルク：0.01 N·m；モーター長さ：45.6 mm
• トルク曲線の試験条件：24 VDC、ドライバ DS-OLS8-FRS4（バイポーラ）、定格電流（RMS）
• オプション：中空軸エンコーダの統合、特殊巻線、シャフト変更など — 構成／納期についてはDINGSへお問い合わせください
