軸用ステッパー 34HS2076

軸用軸軸用

製品概要

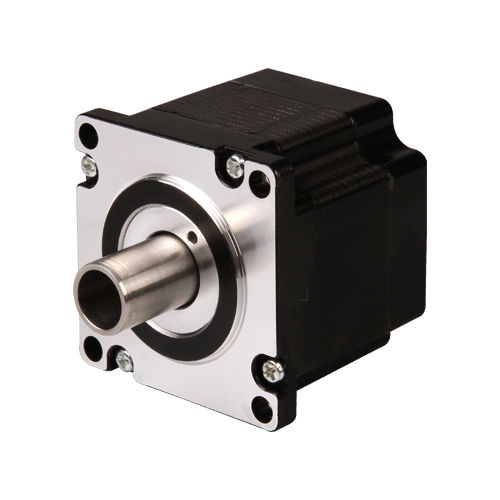

サイズ34（86 mm）中空軸ハイブリッドステッピングモーター 34HS2076 は、最大保持トルク 4.5 N·m を提供します。オプションには特殊巻線、軸のカスタマイズ、中空型エンコーダーの組付けなどがあります。オプションの詳細は DINGS' にお問い合わせください。

モーター特性（表）
型番 | 定格電圧 (V) | 電流 (A [RMS]) | 抵抗 (Ω) | インダクタンス (mH) | ホールディングトルク (N·m) | デテントトルク (N·m) | モーター長さ (mm)
34HS2076 | 5.7 | 3.0 | 1.9 | 15 | 4.5 | 0.095 | 76

寸法図
サイズ34（86 mm）用の寸法図および寸法画像を提供しており、機械的な組み込みや取り付け設計に利用できます。

トルク特性曲線
本機種のトルク特性曲線を提供します。試験条件：定格電流（RMS）で DS-OLS8-FPD バイポーラチョッパードライブを用い、48 VDC にて測定。電源電圧、ドライブ方式、動作条件によりトルクは変動するため、システム設計時には 50% のトルク安全余裕を推奨します。

オプション - エンコーダー
対応エンコーダ分解能（CPR）：64、100、200、500、1000、1800、2000、2500、3600、4000、5000、7200、8000、10000
エンコーダ出力（例示マッピング）：シングルエンド識別子：0、1、2、3、4、5、6、7、8。差動出力識別子：A、B、C、D、E、F、G、H、I、J、K、L、M。

特長 / 仕様

• 型番：34HS2076
• 定格電圧：5.7 V
• 定格電流（RMS）：3.0 A
• 相抵抗：1.9 Ω
• 相インダクタンス：15 mH
• ホールディングトルク：4.5 N·m（最大）
• デテントトルク：0.095 N·m
• モーター長さ：76 mm
• 軸：中空軸、サイズ34（86 mm）
• トルク曲線の試験条件：48 VDC、DS-OLS8-FPD バイポーラチョッパードライブ、定格電流（RMS）
• オプション：エンコーダ（複数分解能、シングルエンド/差動出力）、特殊巻線、軸カスタマイズ、中空型エンコーダ組付け
