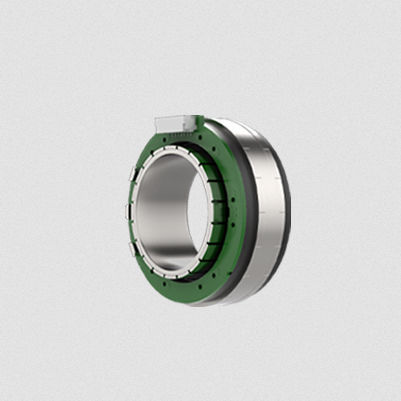

ブラシレスモーター 25ZWC10X-1

24Vモジュール式コンパクト

25mm フレームレスブラシレスDCモーター — 構造概要 25mm フレームレスモーター は、ステータとロータのモジュラー設計 と 最適化されたスロット比 により、モーターの トルク密度 を大幅に向上させています。 ロータは 大きな内径空間 を持ち、ステータは 埋め込み型設計 に対応しており、顧客側での マウント構造や冷却システムのカスタマイズ統合 を可能にします。 この設計は カスタムシステムへの高い柔軟性 を提供します。 最適化されたスロット・ポール構成 により コギングトルク を効果的に低減し、モーターの 滑らかで安定した動作 を実現します。 構造は コンパクト で 軽量、かつ 高い一体化設計 です。 - モーター部品番号: 25ZWC10X-1 - ステータ外径: 25mm (±0.016) - ローター内径: 11.6mm (+0.018) - スロット数: 12 - ポールペア: 7 - フェーズ間抵抗: 0.42Ω - フェーズ間インダクタンス: 0.123mH - 巻線接続方法: スター接続 - 絶縁クラス: F - デューティタイプ: S2 - コミュテーション角度: 120° - 絶縁強度 (耐電圧): 600VAC/1s/3mA - 絶縁抵抗: 50MΩ/500VDC - ステータ重量: 20g - ローター重量: 3.2g - 無負荷速度: 26000 RPM - 無負荷電流: 0.65A (REF) - 定格電圧: 24VDC - 定格出力: 70W - 定格トルク: 0.032 N·m - 定格速度: 22650 RPM - 定格電流: 3.8A - トルク定数: 0.009 Nm/A - 逆起電力定数 (実効値): 0.65 Vrms/Krpm - ピークトルク: 0.105 N·m - ピーク電流: 13A - 慣性モーメント: 1.47 g·cm²
