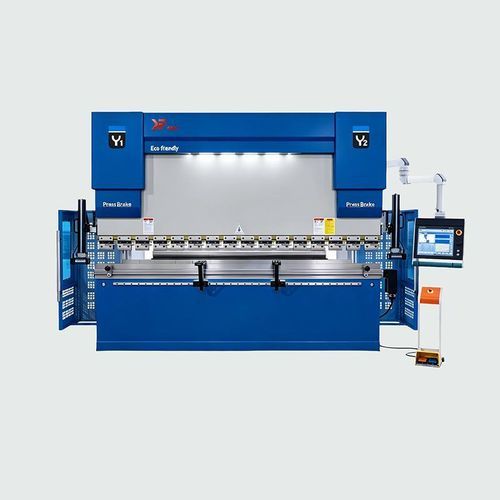

電動・油圧プレスブレーキ KPH series

CNC大型精密

簡単説明

• 精密な板金曲げ用の電動油圧CNCプレスブレーキ KPHシリーズ。能力範囲 800〜3200 kN、作業台長 2500 mm から最大 6000 mm。Delem ベースのDA-53TタッチスクリーンCNC、Bosch Rexroth製油圧ユニット、主動力にサーボモーター選択可。

特長

• CNCシステム：角度プログラム用のDelem UIに基づくDA-53Tタッチソリューション。直感的な操作と信頼性の高いプログラム実行を提供します。
• サーボモーターオプション：省エネと耐久性向上のために主動力をサーボモーターにする選択肢があります。
• 機械的補償：作業台の精度を調整するためのモーター駆動一体型補償ウェッジを備えています。
• 金型とクイックチェンジ：上型は精密クイッククランプ装置で固定されたスライダに搭載；下型は二重V同心構造で工具交換が迅速に行えます。
• 油圧システム：Bosch Rexroth製統合油圧アセンブリを採用し、コンパクトで高いシール性能を実現します。
• 曲げサポート / CNC制御：Delemシリーズの角度プログラムにより、正確なパラメータ計算と安定した曲げ制御を行います。

技術仕様（表）
Model | Nominal pressure (kN) | Worktable length (mm) | Distance between columns (mm) | Throat depth (mm) | Slide stroke (mm) | Maximum opening height (mm) | Rapid downward speed (mm/s) | Working feed speed (mm/s) | Rapid return speed (mm/s) | Main motor power (kW) | Overall dimensions (L×W×H mm)
KHP80T/2500 | 800 | 2500 | 2000 | 320 | 120 | 420 | 110 | 15 | 110 | 7.5 | 3000×1350×2200
KHP100T/2500 | 1000 | 2500 | 2000 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 3000×1450×2350
KHP100T/3100 | 1000 | 3100 | 2600 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 3600×1450×2400
KHP100T/4000 | 1000 | 4000 | 3200 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 4500×1500×2500
KHP125T/3100 | 1250 | 3100 | 2600 | 400 | 160 | 480 | 100 | 9 | 90 | 7.5 | 3600×1600×2450
KHP125T/4000 | 1250 | 4000 | 3200 | 400 | 160 | 480 | 100 | 9 | 90 | 7.5 | 4500×1600×2550
KHP160T/3100 | 1600 | 3100 | 2600 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 3600×1650×2600
KHP160T/4000 | 1600 | 4000 | 3200 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 4500×1700×2800
KHP160T/6000 | 1600 | 6000 | 4800 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 6500×1950×3250
KH200T/3100 | 2000 | 3100 | 2600 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 3600×1750×2800
KHP200T/4000 | 2000 | 4000 | 3200 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 4500×1750×2900
KHP200T/6000 | 2000 | 6000 | 4800 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 6500×2050×3400
KHP250T/3100 | 2500 | 3100 | 2600 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 3600×1750×2900
KHP250T/4000 | 2500 | 4000 | 3200 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 4500×1750×3100
KHP250T/6000 | 2500 | 6000 | 4800 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 6500×2200×3650
KHP320T/3100 | 3200 | 3100 | 2600 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 3600×1800×2950
KHP320T/4000 | 3200 | 4000 | 3200 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 4500×1850×3200
KHP320T/6000 | 3200 | 6000 | 4800 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 6500×2350×3800

仕様・技術仕様

• CNCコントローラ：角度プログラムと安定した動作のためのDelemベースDA-53Tタッチソリューション。
• 油圧システム：コンパクト設計と高いシール性能を実現するBosch Rexroth統合油圧アセンブリ。
• 動力オプション：省エネと耐久性のために主動力をサーボモーターにする選択が可能。
• 金型設計：精密クイッククランプ付きスライダ上の上型；迅速なツール交換を可能にする二重V同心下型。
• 機械的補償：作業台精度を調整するモーター駆動の一体型補償ウェッジ。
• 曲げサポート：Delem CNCの角度プログラミングと正確なパラメータ計算。
• 価格例（FOB）：US $0.5 - 9,999 / 台。
• 利用可能モデル：上記表に示す複数の KHP/KPH モデル。
