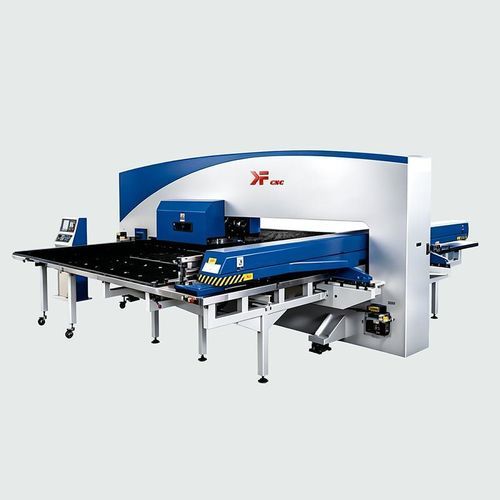

電動式プレス機 SPS3050電子成形パンチ
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 電動式, 電子
- 機能
- 成形, パンチ, マーキング
- 応用
- 板金用
- 構造
- スライド, 回転テーブル
- 制御
- CNC
- その他の特徴
- サーボドライブ, 回転式
- 圧力能力
30.58 tf
- 開口部
89 mm
(4 in)- 速度(ストローク/分)
1,500 p/min
- ストローク
32 mm
(1.26 in)- 台幅
1,500 mm
(59 in)- 台の長さ
5,000 mm
(197 in)- 作業速度
1,333.3 mm/s
- 重量
17 t
(19 us ton)- 全長
550 cm
(217 in)- 全幅
526 cm
(207 in)- 全高
225 cm
(89 in)
詳細
概要
主要モジュール / ハイライト
構成一覧
主要仕様
タレットレイアウト（32工具ステーション）
特長 / 技術仕様
- FANUC CNC制御とFANUCデジタルACサーボモーターを搭載し、精密な動作制御を実現
- 焼き入れ処理を施したO型溶接鋼フレームにより高い剛性と低変形を確保
- 高度な機械式サーボラムヘッドで、最大マーキング周波数は1800/1500 cpm
- セカンドポジショニング機能によりデッドゾーンのない加工を実現
- 駆動・伝導部にREXROTH（ボールねじ）やTHK（リニアガイド）など国際ブランドを採用し高精度を実現
- 主要空圧・電気部品は実績あるメーカーを採用
- HQ600 球状黒鉛鋳鉄製の精密厚型タレット（高さ80mm）、自己潤滑ガイドにより長寿命
- ブレークポイント連続パンチ機能を搭載
- ローリング、タッピング、成形、マーキング用の特殊成形工具対応
主要モジュール / ハイライト
- FANUC CNCシステムおよびACサーボシステム
- 先進的な機械式サーボラムパンチユニット
- 自動給油装置
- FANUCサーボモーター
- 精密厚型タレット
- 板金の反り検知装置
構成一覧
- 1 | FANUC 0i-P special system | 1 set | FANUC (Japan)
- 2 | AC servo amplifier | 4 sets | FANUC (Japan)
- 3 | AC servo motors | 4 sets | FANUC (Japan)
- 4 | Main motor | 1 set | ESTUN / GOLDEN AGE
- 5 | Main motor servo | 1 set | ESTUN / PHASE
- 6 | Precision ball screw assemblies | 2 sets | REXROTH (Germany)
- 7 | Precision linear roller rail | 3 sets | THK (Japan)
- 8 | Precision screw pillow | 4 sets | NSK (Japan)
- 9 | Pneumatic parts | 1 set | SMC (Japan)
- 10 | Approach switches | 11 | TURCK / BALLUFF (Germany)
- 11 | Lubrication device | 1 set | BIJUR
- 12 | Tools with machine | 32 sets | China
- 13 | Auto-program software | 1 set | RADAN (UK)
- 14 | Water chiller | 1 set | China
主要仕様
- 1. 公称力: 300 KN
- 2. 最大パンチ径: Φ88.9 mm
- 3. 伝達方式: サーボ
- 4. フレーム構造: Oフレーム
- 5. 最大板材サイズ（1回の再配置）: 1500×5000 mm
- 6. 最大板厚: 6 mm
- 7. 最大板材質量: 150 kg
- 8. パンチ精度: ±0.1 mm
- 9. ラムストローク: 32 mm
- 10. X/Y移動長: 2500/1500 mm
- 11. 最大パンチ周波数: 1500 min-1
- 12. 最大位置決め速度: X=80 m/min, Y=64 m/min
- 13. タレット回転速度: 30 r/min
- 14. 工具ステーション数: 32 set
- 15. 浮動クランプ数: 3 set
- 16. CNCシステム: FANUC
- 17. 制御軸数: 5 axis
- 18. モニター: 10.4インチカラー
- 19. 機械寸法（概略）: 5500×5260×2250 mm
- 20. 機械質量（概略）: 17 T
タレットレイアウト（32工具ステーション）
- A: 16 — 3–12.7 mm
- B: 10 — ≤31.7 mm
- C: 2 — ≤50.8 mm
- D: 2 — ≤88.9 mm
- IT: 2 — ≤50.8 mm
特長 / 技術仕様
- 型式: SPS3050
- CNCシステム: FANUC 0i-P
- 駆動: 全電動サーボ伝達
- 公称力: 300 KN
- 最大パンチ径: Φ88.9 mm
- 最大板材サイズ（1回の再配置）: 1500×5000 mm
- 最大板厚: 6 mm
- パンチ精度: ±0.1 mm
- 工具ステーション数: 32
- 浮動クランプ: 3
- 制御軸: 5 axis
- 概算重量: 17 T
