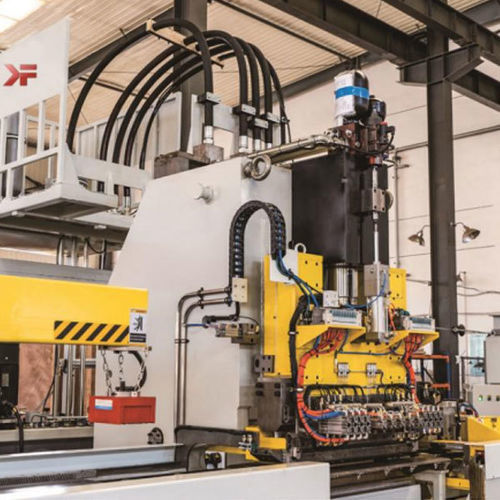

CNCパンチングマシン

油圧式サーボドライブ金属用

簡単な説明

• トラック用U形ビームの製造向けに特別設計され、ドイツ製H+L油圧システムを採用しています。
• 板材供給用のフローティングクランプを備え、工具のデッドゾーンが小さく、分解が容易です。ポイントパンチ機能を搭載しています。
• パンチユニットおよび主要伝動部は自動集中給油式です。自動プログラミングシステムが加工プログラムを自動生成し、簡便な操作と充実した機能を提供します。
• パンチ時はダブルチャネル処理を採用し、高い加工効率を実現します。
• 欠損穴や工具破損時の自動検出機能を備えています。
• 保守が容易な設計です。
• スクラップ搬送装置により作業者の負担を軽減し、総合的なアラームシステムにより機械の完全性と作業員の安全を確保します。

主要コンポーネントと特徴

• Beckhoff CNCシステムおよびRexrothサーボユニット、フルタッチHMI。
• Balluffセンサー（ドイツ）。
• ドイツ製H+L油圧システム。
• 高精度リニアガイド／ボールねじ。

主な技術仕様
1 — 説明: 定格力 — 単位: KN — パラメータ: 1000, 1000, 2000, 1000, 1000
2 — 説明: 最大板厚 — 単位: mm — パラメータ: 12.7
3 — 説明: 最大板サイズ — 梁長さ — 単位: mm — パラメータ: 13500
4 — 説明: 最大板サイズ — 外幅 — 単位: mm — パラメータ: 365
5 — 説明: 最大板サイズ — フランジ高さ — 単位: mm — パラメータ: 110
6 — 説明: 最大単一パンチ径 — 単位: mm — パラメータ: φ 60
7 — 説明: 工具数 — 単位: セット — パラメータ: 18, 18, 9, 10, 10
8 — 説明: パンチ効率 — 単位: s/穴 — パラメータ: 0.85
9 — 説明: クランプ数 — 単位: 個 — パラメータ: 3
10 — 説明: X方向公差 — 単位: mm — パラメータ: ≤±0.3 (穴間距離 ≤ 400); ≤±0.5 (穴間距離 ≤ 13500)
11 — 説明: Y方向公差 — 単位: mm — パラメータ: ≤±0.3
12 — 説明: ウェブ穴の側面公差 — 単位: mm — パラメータ: ≤±0.5
13 — 説明: フランジ穴の側面公差 — 単位: mm — パラメータ: ≤±0.5
14 — 説明: 梁前端からの穴位置公差 — 単位: mm — パラメータ: ≤±0.5

技術的特徴 / 仕様

• 定格力: 1000 / 1000 / 2000 / 1000 / 1000 KN（バリエーション）
• 最大板厚: 12.7 mm
• 最大梁長さ: 13500 mm
• 外幅: 365 mm
• フランジ高さ: 110 mm
• 最大単一パンチ径: φ 60 mm
• 工具数: バリエーション 18 / 18 / 9 / 10 / 10 セット
• パンチ効率: 0.85 s/穴
• クランプ数: 3 個
• X方向公差: ≤±0.3 mm (穴間距離 ≤400); ≤±0.5 mm (穴間距離 ≤13500)
• Y方向公差: ≤±0.3 mm
• ウェブ穴の側面公差: ≤±0.5 mm
• フランジ穴の側面公差: ≤±0.5 mm
• 梁前端からの穴位置公差: ≤±0.5 mm
