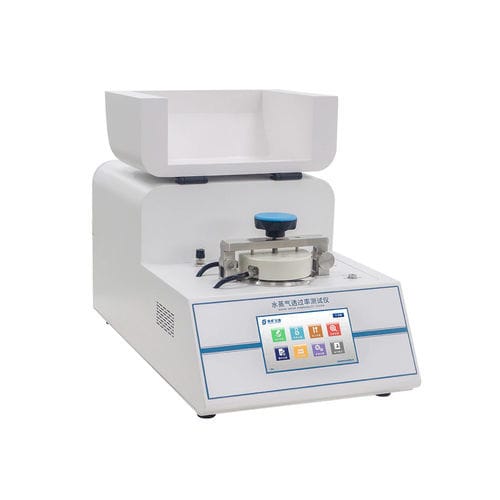

水蒸気通気性試験機 W201

梱包用合成物用紙とカートン

W201水蒸気透過度試験機は、赤外線センサー法に基づいて製造されており、プラスチックフィルム、複合フィルム、シート、紙、その他さまざまな材料など、中高バリア性材料の水蒸気透過率の試験に適用可能です。

製品の特徴

• グラフィカルユーザーインターフェースGUIを備えた7インチカラータッチスクリーン。
• 本装置は赤外線センサー法に基づいて設計・製造されており、ISO 15106-2およびASTM F1249の要件を満たしています。
• 高精度センサーにより、WVTR測定システムの高い精度と再現性が確保されています。
• デュアルフロー式乾湿湿度制御システムを搭載しており、0% RH、35%90% RH、100% RHの3段階の湿度制御範囲を実現し、精度は±1% RHまでです。
• 高精度温度制御システムにより、10°C60°Cの範囲で、最大±0.1°Cの精度で温度を精密に制御できます。
• 迅速な校正のための基準フィルムにより、正確かつ汎用性の高い試験データを確保しますオプション。
• 本装置には、SAICHENG社の最新オペレーティングソフトウェアが搭載されており、ユーザーフレンドリーなインターフェース、インテリジェントなデータ処理、厳格なユーザー管理、安全なデータ保存、電子署名などの機能を備えています。
• マイクロプリンターと標準USBインターフェースを装備しています。

試験原理
試験片は、乾燥室と湿度制御室に分かれた拡散セル内に設置されます。乾燥窒素の流れが試験片の乾燥側を流過する一方で、この乾燥窒素は、湿度制御室から試験片を透過した水蒸気を赤外線センサーへと運びます。このセンサーは、水蒸気濃度に応じて比例した電気信号を生成します。水蒸気透過率は、これらの電気信号を分析・計算することで決定されます。包装試料の場合、乾燥窒素は包装内部を流れ、加湿窒素は外部を流れる。

試験規格
本試験装置は、以下の多くの国内および国際規格に準拠している

ASTM F1249、ISO 15106-2、GB/T 26253、JIS K7129、YBB00092003-2015

用途
基本的な用途
フィルム
プラスチックフィルム、プラスチック複合フィルム、紙・プラスチック複合フィルム、ジオメンブレン、共押出フィルム、アルミコーティングフィルム、アルミ箔、アルミ箔複合フィルム、防水透湿フィルムなど、さまざまな膜材料の水蒸気透過率試験に適しています。
シート材
各種エンジニアリングプラスチック、ゴム、建築資材建築用防水材、断熱材、およびPPシート、PVCシート、PVDCシート、ナイロンシートなどのその他のシート材の水蒸気透過率試験に適しています。

紙および板紙
紙および板紙の水蒸気透過率試験に適しています。

容器
ビニール袋、紙箱、プラスチックボトル、輸液バッグ、輸液ボトルなどの容器の水蒸気透過率試験に適しています。

技術仕様
項目　仕様

• 試験範囲フィルム試験0.01 50 g/m²・24h標準0.02 100 g/m²・24hオプション
• 試験範囲容器試験0.00005 0.25 g/(pkg·24h)標準0.0001 0.5 g/(pkg·24h)オプション
• 分解能0.0001 g/m²·24h
• 試験片数1
• 温度範囲10°C 60°C標準
• 温度精度±0.1°C
• 湿度範囲35%RH 90%RH、100%RH
• 湿度精度±1%RH
• 試験面積50 cm²
• 試料厚さ3 mm以下カスタマイズ可能
• キャリアガス99.999% 高純度窒素供給範囲外
• キャリアガス圧力0.20 MPa以上
• ポートサイズ1/8インチ金属チューブ
• 装置寸法370 mm幅× 700 mm奥行× 300 mm高さ
• 電源AC 100240V 50/60Hz現地の要件に合わせて変更可能
• 正味重量36 kg

構成

標準構成本機、マイクロプリンター、専用ソフトウェア、ネットワークケーブル、ダイヤモンド型サンプラー、真空用グリース、1/8インチ金属チューブ、窒素用減圧弁
オプション部品基準フィルム、容器試験装置、コンピュータ

注1. 本機のガス供給ポートは1/8インチの金属チューブです。

2. ガス供給および蒸留水については、お客様ご自身でご用意いただく必要があります。


ご注意済南サイチェンは、製品の性能および機能の革新と改善に常に尽力しております。そのため、技術仕様は予告なく変更される場合があります。済南サイチェンは、最終的な解釈および改訂の権利を留保します。
