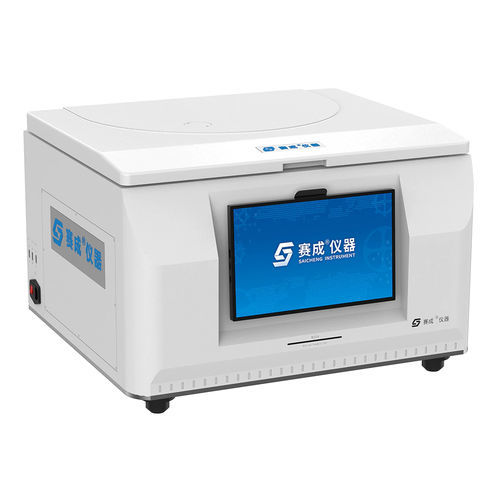

水蒸気通気性試験機 W309

水蒸気透過率梱包用合成物用

W309 水蒸気透過度試験機は、重量法カップ法に基づいており、包装、医療、建設業界で使用されるプラスチックフィルム、複合フィルム、シート、パッケージ、ボトル、その他の材料の水蒸気透過率を試験するために使用できます。

製品の特徴

• Windows 10 オペレーティングシステムを搭載した 13 インチのタッチスクリーンタブレット。
• 高精度な計量システムを搭載し、システムの感度と安定性を向上させています。
• 本装置は、重量法乾燥剤法および水法に基づいて設計・製造されており、ASTM E96の要件を満たしています。
• 9つの異なる、または同等の試験片を個別に試験することができ、1回の操作で独立した結果を得ることができます。
• 新世代の円形構造試験室設計により、温度と湿度のより均一な分布が確保されています。
• 定期的な計量および各測定前の自動ゼロ調整により、試験データの精度と一貫性が確保されます。
• 電動シリンダー式昇降構造を採用し、より滑らかな動作を実現しています。
• 広範囲かつ高精度な自動温湿度制御により、様々な試験条件に対応します。
• 革新的な循環式除湿システムが湿度勾配を効果的に防止し、精度を確保します。
• 調整可能な風速により、試験皿への水蒸気の結露を防ぎ、試験皿の内外の湿度差を一定に保ちます。
• この自動ミストフリー式加湿・湿度調整装置は、長期にわたる連続試験に適しています。
• デシケーターの内部コアは交換の必要がなく、20,000時間の連続稼働が可能です。
• 自動自己校正システムにより正確な測定が可能となり、時間がかかりミスが生じやすい手動操作が不要になるため、高い性能とコンプライアンスの確保が図られます。
• 迅速な校正のための基準フィルムにより、正確かつ汎用性の高い試験データが確保されますオプション。
• 本装置には、SAICHENG社の最新操作ソフトウェアが搭載されており、ユーザーフレンドリーなインターフェース、インテリジェントなデータ処理、厳格なユーザー管理、安全なデータ保存、電子署名などの機能を備えています。

試験原理
本試験機は、重量測定法を用いて、所定の温度下で試験片の両面に一定の湿度差を発生させます。水蒸気は試験片を透過し、乾燥側へと移動します。試験皿の経時的な重量変化を測定することで、水蒸気透過率およびその他の関連パラメータを算出することができます。

試験規格
本試験機は、以下の多くの国内および国際規格に準拠しています

ASTM E96、ASTM D1653、ISO 2528、TAPPI T464、DIN 53122-1、JIS Z0208、GB/T 1037、GB/T 16928、YBB 00092003

適用範囲
本装置は、以下の材料の水蒸気透過率の測定に適用されます。
主な適用例
フィルム
プラスチックフィルム、プラスチック複合フィルム、紙・プラスチック複合フィルム、ジオメンブレン、共押出フィルム、アルミ蒸着フィルム、アルミ箔、アルミ箔複合フィルムなど
シート材
エンジニアリングプラスチック、ゴム、建築資材など。例PP、PVC、PVDC
紙および板紙
紙および板紙を含みます例タバコパッケージ用アルミ箔紙、テトラパック用素材など
繊維および不織布
繊維および不織布を含みます例防水透湿性生地、おむつや衛生用品用不織布など

容器
ビニール袋、段ボール箱、プラスチックボトル、輸液バッグ、輸液ボトル、その他の容器に適しています

技術仕様
項目　仕様

• 試験範囲0.01 10,000 g/m²・24hフィルム試験0.0003318 33.18 g/pkg・24h容器試験
• 分解能0.0001 g
• 試験片数1 9独立した試験結果
• 温度範囲10°C 55°C標準
• 温度精度±0.1°C
• 湿度範囲10%RH 90%RH相対湿度
• 湿度精度±1%RH
• 風速0.5 2.5 m/sカスタマイズ可能
• 試験面積33.18 cm²
• 試料厚さ3 mm以下カスタマイズ可能
• 試料サイズΦ72 mm
• ポートサイズФ6 mm PUチューブ
• 装置寸法680 mm幅× 680 mm奥行× 440 mm高さ
• 電源AC 100240V 50/60Hz現地の要件に合わせて変更可能
• 正味重量78 kg

構成
標準構成本機、タブレット、専用ソフトウェア、ネットワークケーブル、試験皿、内蔵乾燥剤装置、サンプルカッター、シリンジ、無水塩化カルシウム、温度制御装置

オプション部品基準フィルム、エアコンプレッサー、乾燥剤容器、容器試験装置

注1. 本装置のガス供給ポートはΦ6 mmのPUチューブです。
2. ガス供給および蒸留水については、お客様でご用意いただく必要があります。

ご注意済南サイチェンは、製品の性能および機能の革新と改善に常に尽力しております。そのため、技術仕様は予告なく変更される場合があります。済南サイチェンは、最終的な解釈および改訂の権利を留保します。
