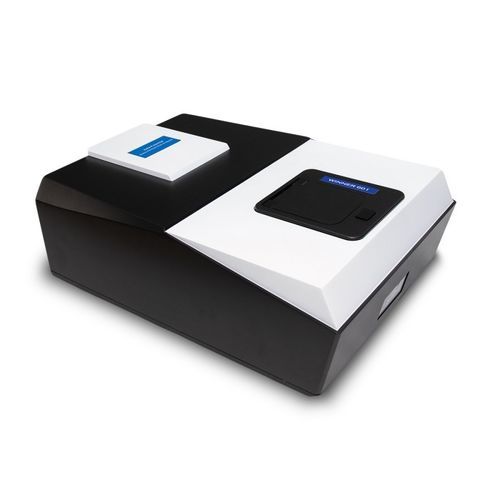

液体分析器 Winner601Z

粒子医薬品用実験用

製品概要
Winner601Zは、電気泳動光散乱（Electrophoretic Light Scattering）を用いた実験室向けゼータ電位測定装置です。粒子の表面電荷を測定し等電点を算出します。研究機関、大学の研究室、R&Dセンターや品質管理部門での活用に適しています（精密化学、インク、界面活性剤、医薬品調製など）。

主な特徴

• 測定範囲：-500 mV〜+500 mV。
• 試料タイプ：乳濁液および懸濁コロイド。濃度範囲 0.1–100 mg/ml（試料依存）。
• 測定時間：通常 < 5 分。

主要仕様 — 一般

• モデル名：Winner601Z
• 原理：電気泳動光散乱
• サンプルセル容量：10 × 10 × 60 mm（約1 ml）
• 温度制御範囲：5–90 ℃、精度：±0.1 ℃
• 動作モード：SOP設定、ワンクリック全自動測定、表示言語（中国語/英語）
• 外形寸法：600 × 380 × 230 mm
• 質量（正味）：12 kg

測定項目

• 測定範囲（ゼータ電位）：-500 mV〜+500 mV
• 測定濃度：0.1 mg/ml – 100 mg/ml（試料依存）
• 精度誤差：≤1.0%（CRM D50）
• 再現性誤差：≤1.0%（CRM D50）
• 電気泳動移動度範囲：> ±20 μm·cm/V·s
• 最大導電率：200 mS/cm（試料依存）
• 測定速度：< 5 分

光学系

• 光源：半導体レーザー λ = 635 nm、P = 1–40 mW（可変）
• 検出器：光電子増倍管（PMT）または高性能APD

ソフトウェア機能

• データ処理：知能的な統計解析により代表的な結果を算出
• 出力：粒径値、差分および累積分布データとグラフ
• レポート形式：Word、Excel、画像（.bmp）、テキスト（.txt）、PDF
• 表示言語：中国語・英語（他言語は要望により追加可能）

利点

• 測定原理：粒子の電気泳動速度からゼータ電位を算出し、散乱光のドップラーシフトを解析する方式。
• 超高速データ収集：HA1024デジタル相関器によりリアルタイムで自己相関関数を計算。
• 高感度：プロ仕様のPMT/APDにより高いS/N比を実現。
• 精密な温度制御：半導体温度制御で±0.1 ℃の精度を確保し測定の安定性を維持。
• 安定した光学系：光学周波数シフトと光ファイバー結合により小型で干渉に強い検出系を実現。

適用分野
乳濁液や懸濁コロイドの表面電位測定に適します。界面活性剤、オリゴマー、インク、医薬品製剤等の製品開発および製造品質管理での利用が一般的です。

特許技術

• 光学ベンチ設計：特許番号 ZL 2014 2 0378380.8
• 三次元光学ベンチアライメントシステム：特許番号 ZL 2013 2 0835882.4
• MIE散乱原理応用：特許番号 ZL 2013 2 0812021.4
• 乾式粒子分析用全密閉サンプルキュベット：特許番号 ZL.2011 2 0267646.8
• 直交二重レーザービーム応用：特許番号 ZL 2007 2 0025702.0
• 粉体分散ポンプ設計：特許番号 ZL 2007 2 0018648.7
• 湿式循環装置：特許番号 ZL2010 2 0593526.2

仕様

• モデル名：Winner601Z
• 原理：電気泳動光散乱
• 測定範囲（ゼータ）：-500 mV〜+500 mV
• サンプルセル容量：10×10×60 mm（1 ml）
• 測定濃度：0.1–100 mg/ml（試料依存）
• 精度誤差：≤1.0%（CRM D50）
• 再現性誤差：≤1.0%（CRM D50）
• 電気泳動移動度：> ±20 μm·cm/V·s
• 最大導電率：200 mS/cm（試料依存）
• 測定速度：< 5 分
• 光源：半導体レーザー λ = 635 nm、P = 1–40 mW（可変）
• 検出器：PMT / APD
• 温度制御範囲：5–90 ℃
• 温度制御精度：±0.1 ℃
• 動作モード：SOP設定、ワンクリック全自動測定、二言語切替（中国語/英語）
• 外形寸法：600 × 380 × 230 mm
• 質量（正味）：12 kg
