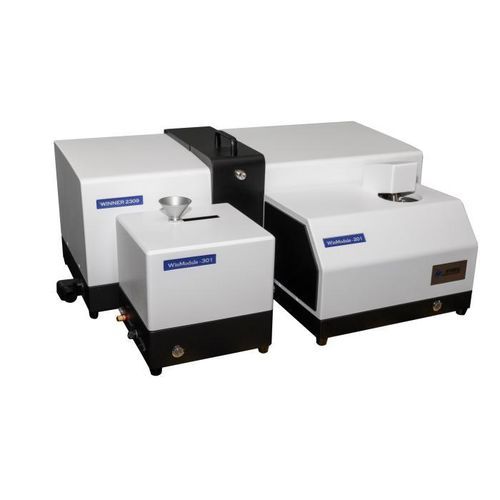

レーザー回折による粒度分析器 Winner2309A

光学式レーザー化粧品産業用

製品概要
Winner2309A は、インテリジェントな全自動レーザー粒度分布計です。先進のMie散乱原理とフラウンホーファー回折原理を採用し、湿式および乾式の分散システムをモジュール化して統合しています。高感度・高解像度の光電検出系と輸入Canonレンズを用いた光学系により、粒度分布の高い精度と再現性を実現します。工業生産の品質管理部門や研究機関で広く使用されています。

測定範囲
湿式：0.01–3500 μm；乾式：0.1–3000 μm

用途
粉末、懸濁液、乳濁液に適しています。代表的な業界・材料：化学、磁性材料、医薬、セメント、塗料、食品、農薬、原子力、電子、電池材料、製紙、冶金、セラミックス、建材、化粧品、研磨材、金属・非金属粉末、炭酸カルシウム、タルク、カオリン、酸化アルミニウム、希土類、硬質合金、触媒、発泡剤、不定形耐火材、充填材、黒鉛、顔料等。

特長

• 微細な位置決めを可能にする4相ハイブリッドステッピングモーターによる自動光路整列システムで、マイクロメートルレベルの最適な光路を安定して実現します。
• 湿式・乾式を独立したモジュールで分離：サンプル特性に応じた柔軟な組み立てが可能で、操作が簡便かつ迅速です。
• 自動サンプル分散システム：モジュール設計により配管長を短縮し、大粒子の沈降を防ぎ、均一な分散を促進し、メンテナンスを低減し洗浄を容易にします。
• 機器ソフトウェアは自由フィッティング技術を用いて測定中に散乱データを取得し、多峰性粒子群を自動解析します；2 μm 以下の粒子に対して優れた分解能を示します（12区分で検証）。
• 光学系は特許取得の逆フーリエ（折り畳み光路）技術を採用し、測定角度範囲0.015°–145°で測定範囲と分解能を向上；光路は密閉され粉塵対策に優れます。

分散方式
湿式：超音波（40 kHz、60 W、時間可変）、機械撹拌（0–3000 rpm 可変）、内蔵循環分散（流量1–8 L/min、定格出力120 W）。乾式：乱流分散、自動試料導入、ワンクリック測定。

ソフトウェアと出力

• 解析モデル：フリーディストリビューション、R-R分布、対数正規分布、カテゴリ別統計モデル。
• 統計比較：ロット間や処理条件間で複数の試験結果を比較し、品質およびコスト管理に役立てます。
• データ処理：インテリジェントな統計解析により代表的な試験結果を出力します。
• カスタム解析：D1〜D100の任意の特性粒径、指定サイズ以上/以下の累積割合や範囲の出力をカスタマイズ可能。
• 出力形式：代表粒径値、差分（区間）分布と図表、累積分布と曲線。
• 試験レポート出力：Word、Excel、画像（BMP）、テキスト（TXT）、PDF。
• ワンクリック操作：試料の投入、気泡除去、分散、測定、洗浄、データ処理まで自動化。
• インターフェース言語：中国語・英語；その他言語は要望に応じて追加可能。
• GMP：オプション。

仕様 / 技術データ

• 型名：Winner2309A
• 原理：Mie散乱およびフラウンホーファー回折
• 測定範囲：湿式 0.01–3500 μm；乾式 0.1–3000 μm
• 測定速度：最短10秒
• 屈折率：広範囲対応、任意の屈折率を入力可能
• サンプリング周波数：最大10 kHz
• チャネル数：116
• 精度誤差：湿式 ≤ 0.5%；乾式 ≤ 1.0%（CRM D50）
• 再現性誤差：湿式 ≤ 0.5%；乾式 ≤ 1.0%（CRM D50）
• 分散：超音波 40 kHz, 60 W（時間可変）；撹拌 0–3000 rpm；循環流量 1–8 L/min、定格出力 120 W；乾式：乱流分散、自動供給、ワンクリック測定
• サンプルインジェクター：湿式 WinModule-201；乾式 WinModule-301
• 試料槽容量：600 ml
• 光源：主レーザー λ = 639 nm, P > 2 mW；補助レーザー λ = 405 nm, P > 2 mW
• 光学ベンチ整列：自動
• 光路：Inverse Fourier（折り畳み）
• レーザー安全：クラス1
• 外形寸法：本体 870 × 340 × 380 mm；湿式モジュール 415 × 280 × 335 mm；乾式モジュール 260 × 245 × 295 mm
• 重量（正味）：本体 32 kg；湿式モジュール 15 kg；乾式モジュール 7 kg
• 操作モード：SOP 全自動
• 出力・レポート：差分および累積粒度分布、ヒストグラム/曲線、エクスポート可能なレポート（Word、Excel、BMP、TXT、PDF）
