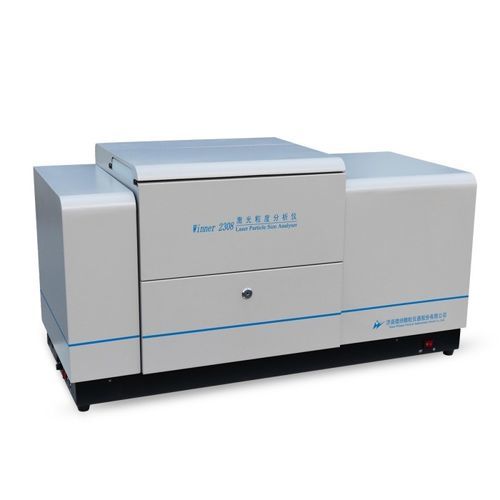

レーザー回折による粒度分析器 Winner2308A

静的光散乱化粧品産業用食品産業用

製品概要
Winner2308Aは、レーザー回折理論（Mie・フラウンホーファー）に基づく、湿式・乾式を統合したインテリジェントな全自動レーザー粒度分布測定装置です。湿式測定範囲：0.01–2000 μm、乾式：0.1–2000 μm。デュアルビーム・デュアルスペクトル検出および側方散乱測定技術を採用し、産業の品質管理、研究機関、大学実験室、企業のR&Dセンターや検査機関向けに再現性の高い粒度分布を提供します。

測定範囲
湿式：0.01–2000 μm；乾式：0.1–2000 μm。

主な仕様
型式：Winner2308A
原理：Mieおよびフラウンホーファー散乱
検出器：対数間隔配列、角度 0.015°–145°
操作モード：全自動および手動選択可能
試験速度：湿式 < 2分；乾式 < 1分；データ間隔 500 ms
外形寸法：1040 × 440 × 540 mm
質量（正味）：58 kg
検出チャネル数：106
精度（CRM D50）：湿式 ≤ 0.5%；乾式 ≤ 1.0%
再現性（CRM D50）：湿式 ≤ 0.5%；乾式 ≤ 1.0%

湿式分散
超音波：40 kHz、60 W（時間調整可能）
攪拌：0–3000 rpm（調整可）
循環：流量 30 L/min；消費電力 70 W
水位センサー：オーバーフロー防止と装置保護
試料槽容量：10 mL

乾式分散
特許取得済み乱流分散技術、衝撃波剪断技術を採用
給料速度：可変（速度調整ノブ）
分散媒：圧縮空気、0–6 bar

光学系
光源：高性能赤色半導体レーザー λ = 639 nm、P > 3.0 mW；オプションの緑色レーザー λ = 405 nm、P > 2.0 mW
光学ベンチアライメント：全自動、精度最大 0.2 μm
光路：集光型フーリエ変換光路
有効焦点距離：500 mm
レーザー安全基準：クラス1

ソフトウェア＆レポート
解析モデル：自由分布、R-R分布、対数正規分布およびカテゴリ別統計モデル
統計比較：ロット間やプロセス条件間の比較による品質管理
データ処理：代表的な結果のインテリジェントな選別と統計解析
カスタム出力：D1–D100、累積割合、区間割合のカスタマイズ可能
出力形式：Word、Excel、BMP、TXT、PDF
ワンクリック操作：湿法—給水、脱気、分散、測定、洗浄、データ処理を自動で実行；乾法—集塵、空気供給、供給、測定、データ処理を自動で実行
インターフェース言語：中国語および英語（他言語は要望に応じ追加可能）
GMP対応：オプション

用途

• 固体粉末、懸濁液および乳濁液
• 化学品
• 磁性材料
• 医薬品
• セメント・建材
• コーティング剤・顔料
• 食品
• 農薬
• 原子力産業
• 電子・電池材料
• 紙・パルプ
• 冶金・セラミックス
• 化粧品
• 研磨材
• 金属・非金属粉末（例：炭酸カルシウム、タルク、カオリン、アルミニウム、希土類）
• 触媒、発泡剤、耐火材、充填材、黒鉛

利点

• 湿式/乾式のワンクリック切替—一体型分散システム
• 内蔵の湿式・乾式分散（機械撹拌、超音波、循環路；特許取得の乱流乾式分散）
• ワンキーによる自動試験ワークフロー
• 集光型フーリエ変換光路およびデュアルスペクトル設計
• 二重光路および直交二重レーザー設計で測定範囲を拡大し精度を向上
• 自由フィッティング技術で真の粒度分布を反映

特許技術

• 光学ベンチ設計特許 No. ZL 2014 2 0378380.8
• 3次元光学ベンチアライメント特許 No. ZL 2013 2 0835882.4
• Mie散乱原理応用特許 No. ZL 2013 2 0812021.4
• 乾式粒度測定器用全密封サンプルキュベット特許 No. ZL.2011 2 0267646.8
• 二重レーザービーム直交応用特許 No. ZL 2007 2 0025702.0
• 粉体分散ポンプ設計特許 No. ZL 2007 2 0018648.7
• 湿式循環装置特許 No. ZL2010 2 0593526.2

技術仕様

• 型式：Winner2308A
• 測定範囲（湿式）：0.01–2000 μm
• 測定範囲（乾式）：0.1–2000 μm
• 検出チャネル数：106
• 精度（CRM D50）：湿式 ≤ 0.5%；乾式 ≤ 1.0%
• 再現性（CRM D50）：湿式 ≤ 0.5%；乾式 ≤ 1.0%
• 湿式分散：超音波 40 kHz/60 W（調整可）；攪拌 0–3000 rpm；循環 30 L/min, 70 W；試料槽 10 mL；水位センサー
• 乾式分散：特許技術；圧縮空気 0–6 bar；給料速度調整可
• 光学系：赤色レーザー λ=639 nm P>3.0 mW；オプション緑色レーザー λ=405 nm P>2.0 mW；有効焦点距離 500 mm；クラス1
• 検出器：対数間隔配列、角度 0.015°–145°
• 操作モード：全自動および手動
• 試験時間：湿式 < 2分；乾式 < 1分；データ間隔 500 ms
• 外形寸法：1040 × 440 × 540 mm
• 質量（正味）：58 kg
• ソフト出力：D1–D100、区間・累積分布、ヒストグラム/曲線、エクスポート可能なレポート（Word, Excel, BMP, TXT, PDF）
• インターフェース言語：中国語および英語（他は要望に応じて追加可能）
• GMP：オプション
