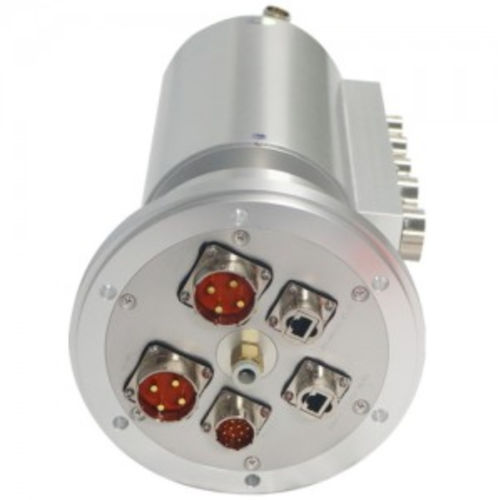

電動式スリップリング DHS150-34-1Q

ハイブリッド型ガス産業用

短い説明
ガスと電気回路の同時伝送が可能なガス・電気ハイブリッドスリップリング。モデルDHS150-34-1Qは外径150 mm、34回路（通信10＋電力24）、外部1チャネルのガススリップリング（流通穴 Ø8、空気配管外径 Ø10）を備えます。角度変位と回転速度を検出するためのインクリメンタルエンコーダを一端に搭載（着脱可能）。

主なパラメータ（表）
DHS150-34-1Q

• 回路数：34
• 動作温度：-40°C ~ +65°C
• 定格電流：カスタマイズ可能（電力線あたり最大45 Aを目安）
• 動作湿度：≤70%
• 定格電圧：0 ~ 240 VAC/VDC
• 保護等級：IP65
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• 耐電圧：1500 VAC @50Hz、60s、2mA
• ハウジング材質：アルミ合金
• 電気接点材質：貴金属
• 動的抵抗変動：≤10 mΩ（製品仕様）
• リード線：色付きテフロン絶縁・スズメッキ撚り線；長さ500 mm + 20 mm
• 回転速度：0 ~ 600 rpm

特長

• 360°連続回転でガス・電力・信号を同時伝送。
• ガスチャネル構成は柔軟（1/2/3/4/5/6/8/10/12/16/24）で配管径のカスタム可能。
• 1〜128本の電力/信号線をサポート、電流・電圧は要件に応じて設定可能。
• 標準ガスインターフェース：G1/8"、G3/8"；その他のねじサイズは要望に応じて提供。
• 対応媒体：圧縮空気、真空、油圧油、水、温水、冷却液、蒸気等；高回転・高圧仕様も対応可能。

主な用途

• 自動化・ロボティクス：産業用ロボット、無人化生産ライン、CNC工作機械。
• 医療機器：精密機器、回転式医療プラットフォーム。
• オフショア・重機：クレーン、浚渫機、大型回転装置。
• 宇宙・太陽追尾：回転プラットフォームやエンジン関連試験装置。

当社の強み

• 企業：スリップリング・回転継手の研究開発で20年以上の実績、技術特許を保有。
• 製品：社内試験設備による検査、高い回転精度、安定した電気性能；貴金属接点と高度めっきで低トルク・長寿命を実現。
• アフターサービス：製造上の欠陥に対する販売日から12か月保証；技術資料および教育サポートを提供。

仕様 / 技術仕様

• モデル：DHS150-34-1Q
• 外径：150 mm
• 電気回路数：34（通信10＋電力24）
• 最大電流（電力線あたり）：最大45 A（目安、カスタマイズ可能）
• 外部ガススリップリング：流通穴 Ø8；空気管外径 Ø10；最大圧力 0.8 MPa
• エンコーダ：一端に搭載されたインクリメンタルエンコーダ（着脱可能）
• 動作温度：-40°C ~ +65°C
• 動作湿度：≤70%
• 定格電圧：0 ~ 240 VAC/VDC
• 保護等級：IP65
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• 耐電圧：1500 VAC @50Hz、60s、2mA
• 電気接点材質：貴金属
• 動的抵抗変動：≤10 mΩ（仕様どおり）
• リード線：色付きテフロン絶縁＆スズメッキ撚り線；長さ500 mm + 20 mm
• 回転速度：0 ~ 600 rpm
