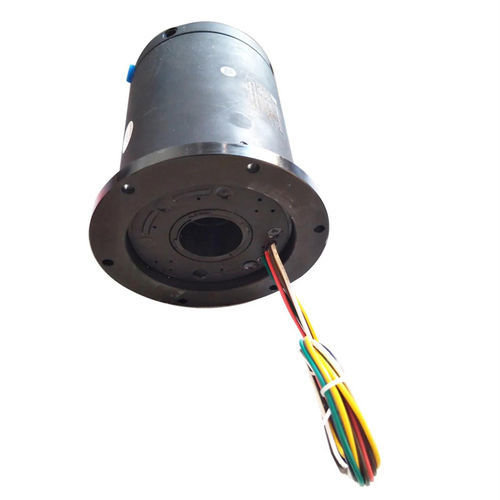

空気用ロータリージョイント DHK035-6-2Q

産業用回転テーブル用ロボット用

製品説明
Ingiant の空圧スリップリング DHK035-6-2Q は、電力／信号の電気回路と空気／油圧の通路を統合し、360°の連続回転に対応します。シャフト取付け用の貫通穴を持つコンパクト設計で、Ethernet、EtherCAT、Profibus、Profinet、CANbus、DeviceNet 等の通信規格に対応可能です。回路数、筐体材質、IP 等級、回転速度、ケーブル長、コネクタ種類、特殊ケーブル、塩霧対策、使用温度範囲などはカスタマイズ可能です。筐体は逆向き取付けも可能です。

主な用途

• 産業機械：マシニングセンタ、回転インデックステーブル
• 大型装置：タレット、ケーブルリール、試験装置
• 包装・パレタイジング機、プロセス設備
• 回転センサ、非常灯回路、ロボット継手
• 展示・表示装置、回転接続を必要とする医療機器

特性

• 型番：DHK035-6-2Q
• 内径：35 mm
• 外径：99 mm
• 重量：1.25 kg
• 構造：シャフト取付け用貫通タイプ
• 電気接点材料：金-金、銀-銀、ファイバーブラシ－リング
• 動作回転数：0–300 RPM
• 定格電流：チャンネルあたり 2 A
• 定格電圧：0–480 V（カスタマイズ可）
• チャンネル：空気通路 2、信号通路 6（構成可能）
• コネクタ：リード線および端子（カスタムコネクタ対応可）
• 電力・信号の連続伝送を可能にするカスタム取り付け方法に対応

メーカー説明
Ingiant はカスタムスリップリングの製造を専門とするメーカーで、設計、品質管理、生産の各チームを有しています。本スリップリングは回転インターフェースを介して電力、信号、データを伝達するよう設計されており、外側部と独立して内側回転部が動作可能なため、モータやセンサをケーブル巻取りなしで回転プラットフォームに搭載できます。

機能

• IP51〜IP65 の保護等級オプション（湿気や水のかかる環境向け）
• 精密信号、電力、データの伝送を想定した低メンテナンス設計

カスタム対応信号種

• ソレノイド弁制御
• PLC 接続
• RS485 / RS232 / RS422
• 熱電対
• センサライン
• パルス信号
• エンコーダ
• サーボシステム
• CANbus
• Profibus
• CC-Link
• USB 2.0
• Ethernet / ギガビットイーサネット
• 映像
• 音声

利点

• 狭いスペース向けのコンパクト設計
• 精度の高い信号伝送
• 低メンテナンス
• 低電気ノイズ
• 低トルク
• 長寿命運用

技術仕様

• 型番：DHK035-6-2Q
• 内径：35 mm
• 外径：99 mm
• 重量：1.25 kg
• 構造：貫通タイプ、シャフト取付け
• 電気接点材料：金-金、銀-銀、ファイバーブラシ－リング
• 動作速度：0–300 RPM
• 電流：チャンネルあたり 2 A
• 電圧：0–480 V（カスタマイズ可）
• チャンネル：空気通路 2、信号通路 6（カスタマイズ可）
• コネクタ：リード線および端子
