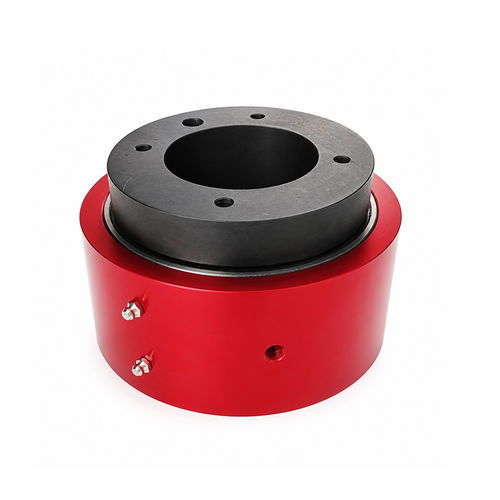

ガス用ロータリージョイント LHK078-4Q

空気用圧縮空気用4流路

簡単な説明
LHK078-4Qは、PTFEによるクロスリークゼロのコンポジットシールを採用した空気用回転継手で、4つの独立したエアチャネル、最大回転速度200RPM、最大使用圧力2MPaを備えます。陽極酸化アルミニウムハウジングと硬化鋼ローターで構成され、最大100°Cのガス媒体での使用を想定し、巻取り・払出し機械向けに設計されています。

シール性能の主な利点
LHK078-4Qはスプリングエネルギー蓄積型のPTFE複合シールを採用し、気体のクロスリークをゼロにし、回転摩擦を極めて低く抑えます。内蔵の弾性スプリングがPTFEシールリングを継続的に押圧し、長時間運転時でも固定ハウジングと回転ローター間の密接な接触を維持します。4つの完全に分離されたエア通路は多層複合シール部品で隔離され、エア圧信号の混合や漏れを防ぎます。
PTFEは極めて低い摩擦係数を持ち、回転抵抗を低減して駆動モータの負荷を軽減します。シールは軟化や変形に強く、100°Cまでの使用温度でもシール弾性を保持します。シールアセンブリはクリーンルーム相当で事前組立・検査され、出荷前に気密試験を実施してゼロリーク性能を保証します。

高品質材料と精密製造
構造部品はすべて高強度の耐摩耗金属で製作され、表面処理を厳密に管理して寿命と環境適応性を向上させています。

• ローター（シャフト）：12L14切削鋼、熱処理により56–62 Rcの硬度、黒色酸化皮膜処理により摩耗・腐食を低減し、長時間の循環回転によるシャフト表面摩耗やクリアランス増大を防ぎます。
• ハウジング：6061-T6 航空機グレードアルミニウム合金、赤色ハードアノダイズ（Type 2 Class 2）仕上げでキズ・酸化・腐食耐性を高めつつ小型軽量を実現します。

内部流路はCNC旋盤で加工され、内面は滑らかでバリがなくガス流阻力と圧力損失を低減します。部品はバリ取り、超音波洗浄、寸法公差検査を経て組立てられ、精密な組付けと安定した回転、低騒音を確保します。

標準技術パラメータ（完全版）
モデル：LHK078-4Q。4本の独立分離エアチャネル。標準ポートねじ：1/4" NPT。適用媒体：清浄圧縮ガス、非腐食性産業用圧縮空気。最大回転速度：≤200 RPM。最大使用圧力：≤2 MPa。許容使用温度：常温～100°C。表面処理：赤色Type 2 Class 2ハードアノダイズ処理アルミハウジング、黒色酸化処理硬化鋼ローター。取付：標準フランジ固定取付。これらの仕様は中低速の巻取ラインや主流の空圧テンション制御システムに適合します。

連続重負荷生産での安定した稼働性能
最適化された内部ベアリングと組合せ構造により、摩擦トルクを最小限に抑えたスムーズな回転を実現し、長時間の振動下でも噛み込みや異音が発生しません。コンパクトな一体構造は機械振動による緩みを防ぎ、内部シール構造は巻取・払出しローラの頻繁な交互回転に耐えます。24時間連続サイクル運転を想定して設計されており、PTFE複合シールは継続運転下での耐用年数を延ばし、保守頻度を低減します。

巻取・払出し機械向けの幅広い適用範囲
本4チャネル回転継手は複数産業のロールツーロール装置向けに開発されています：

• フィルム加工：光学フィルム、保護フィルム、プラスチック包装フィルムの巻取・スリッティング（フィルムテンション独立制御、エッジ補正、ローラクランプ、補助空圧シリンダー）。
• 繊維：糸巻機、布の払出ローラ、スリット及び巻取機での均一なテンション制御。
• 新エネルギー・リチウム電池：リチウムイオン電池の電極巻取機で、極片クランプ、巻取テンション調整、ローラ押し用のエアを供給。
• 包装・テープ：粘着テープ巻取機、紙ロールのスリット・再巻取装置など、フレキシブルロール材料ライン。

カスタマイズと保守
ポートねじ仕様（NPT、G、PT）選択可、取り付けフランジ寸法や穴位置のカスタム、耐高温・耐薬品性シール材やチャネル配置変更などのオプションあり。標準化された交換可能シール部品によりユニット全体の交換なしでシールのみを素早く交換可能で、ダウンタイムを短縮し生産性を向上します。

技術仕様

• 型番：LHK078-4Q
• エアチャネル数：4独立分離エア通路
• シール方式：スプリングエネルギー蓄積型PTFE複合シール方式（クロスリークゼロ）
• 標準ポートねじ：1/4" NPT
• 適用媒体：清浄圧縮ガス、非腐食性産業用空気
• 最大回転速度：≤200 RPM
• 最大使用圧力：≤2 MPa
• 使用温度：最高100°C
• ロータ材質・処理：12L14鋼、熱処理56–62 Rc、黒色酸化処理
• ハウジング材質・処理：6061-T6アルミ、赤色ハードアノダイズType 2 Class 2
• 内部加工：CNC精密旋盤、バリ取り、超音波洗浄、寸法公差検査
• 取付：標準フランジ固定取付
