水用ロータリージョイント

オイル圧縮空気用高圧

製品概要

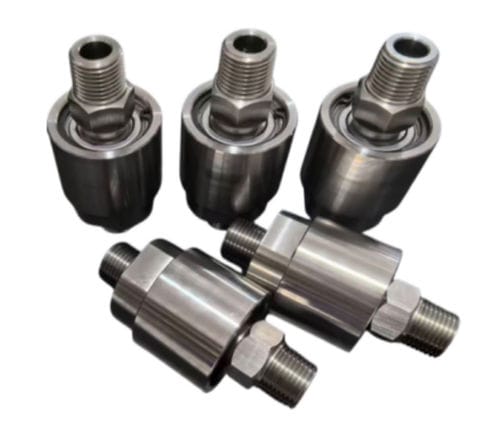

当社の1/2" NPT ステンレス製 360° 空気用回転継手は、信頼性のある媒体供給と漏れゼロが重要な連続回転用途向けに設計されています。ボディは全面ステンレス製、精密にバランスされた完全閉鎖型メカニカルシールを採用し、空気圧システム、高圧洗浄機、自動ホースリール、巻取装置で安定した性能を発揮します。

設計と構造
外径49mmのコンパクト設計で、スペース制約のある取り付けに対応。完全閉鎖型シール構造により外部汚染を防ぎ、バランス設計が高回転時の摩擦と発熱を低減します。

主な仕様

• 接続：1/2" NPT（外径：49 mm）
• 最大使用圧力：≤ 10 Bar
• 最大回転速度：≤ 2000 rpm
• 媒体最高温度：≤ 100°C
• 対応媒体：圧縮空気（清水、軽油も可）
• 本体材質：全面ステンレス製
• シール構造：精密バランス型完全閉鎖メカニカルシール

用途例

• 高圧洗車機・ジェットクリーナー — 固定のエア/ウォーター供給を回転スプレープラットフォームに接続し、運転中のホースの絡みを防止します。
• 自動ホースリール・巻取機 — ホースの払出し・巻取りをスムーズに行い、ねじれによる損傷を防ぎます。
• 空気圧制御システム — 固定配管から回転するアクチュエータ、シリンダ、工具へ圧縮空気を供給します。
• 産業オートメーション — 連続給油が必要な回転インデックステーブル、ターンテーブル、ロボットアームに最適です。
• 軽液体の移送 — 低〜中圧（≤ 10 Bar）での清水や軽油の移送に適しています。

購入者向け主なポイント

• 360°の自由回転によりホースのねじれ・折れを防ぎ、ホース寿命を延ばします。
• シール面に一定の接触圧を保つバランス型メカニカルシールにより、漏れゼロ・低メンテナンスを実現します。
• 屋外や過酷環境に適した耐食性の全面ステンレス製構造。
• 最適化された内部流路と精密ベアリングにより、静かで滑らか、効率的な動作を実現します。
• 一般的な空気圧システムと容易に接続できる標準1/2" NPT対応。
• 外径49mmのコンパクト設計で、設備の狭いレイアウトにも対応します。

仕様 / 技術データ

• 接続タイプ：1/2" NPT
• 外径：49 mm
• 最大使用圧力：≤ 10 Bar
• 最大回転速度：≤ 2000 rpm
• 媒体最高温度：≤ 100°C
• 対応媒体：圧縮空気、清水、軽油
• 本体材質：全面ステンレス
• シール：精密バランス型完全閉鎖メカニカルシール
• 想定用途：ホースリール、洗車機、空気圧制御システム、インデックステーブル、巻取機
