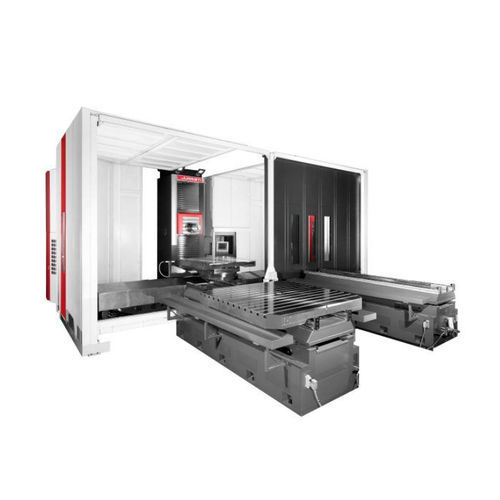

5軸マシニングセンタ TX series汎用コラム型ロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- コラム型, ロータリーテーブル
- スピンドル
- ISO 5, HSK-100, HSK-63
- ツールステーション数
- 30ツール, 400ツール
- 応用
- 航空産業用, 金型工業用
- その他の特徴
- 高精度, コンパクト, 剛性
- X軸移動距離
2,000 mm, 3,000 mm, 4,000 mm, 5,000 mm, 6,000 mm
(78.74 in, 118.11 in, 157.48 in, 196.85 in, 236.22 in)- Y軸移動距離
最大: 4,000 mm
(157.48 in)最少: 1,500 mm
(59.06 in)- Z軸移動距離
1,500 mm, 2,000 mm, 2,500 mm, 3,000 mm
(59.06 in, 78.74 in, 98.43 in, 118.11 in)- 回転速度
6,000 rpm, 10,000 rpm, 18,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1, 113,097 rad.min-1)- 出力
40 kW, 59 kW, 60 kW
(54.38 hp, 80.22 hp, 81.58 hp)- X軸の移動速度
25,000 mm/min, 30,000 mm/min
(16.4 in/s, 19.69 in/s)- Y軸の移動速度
25,000 mm/min, 30,000 mm/min
(16.4 in/s, 19.69 in/s)- Z軸の移動速度
25,000 mm/min, 30,000 mm/min
(16.4 in/s, 19.69 in/s)- 最大テーブル積載量
8,000 kg, 20,000 kg, 40,000 kg
(17,637 lb, 44,092 lb, 88,185 lb)
詳細
TXシリーズは、JUARISTIの中で最も認知度の高いエンブレムのひとつです。TXシリーズは、JUARISTIの中で最も認知度の高いエンブレムの1つです。私たちは、このタイプのソリューションを長年にわたってデザインしてきた実績があり、お客様から最も求められるものの1つとしての地位を確立しています。
このプレーナータイプのマシニングセンタは、中ぐり加工とフライス加工を成功裏に行うことができます。このマシニングセンタの特徴は、コラム上に主軸台がセンタリングされた左右対称のデザインで、高い精度とダイナミクスを提供します。
センタリングされた主軸台を持つ熱対称設計。
特大の鋳鉄製構造部品
複数のカスタマイズと自動化オプション
構造要素
センターヘッドの熱対称コラムにより、熱歪みの最小化を保証。
特大鋳鉄構造。
4本の垂直ガイド（TX3とTX7）による最大限の剛性。
温度センサーによるリアルタイム温度制御
自動ヘッド交換装置
自動ドア、ルーフ、排煙システムを備えたフルエンクロージャーでカスタマイズ可能。
人間工学に基づいた操作台：垂直方向と水平方向に移動可能
すべての油圧、潤滑、空圧ユニットを含む中央メンテナンスキャビネット。
---
