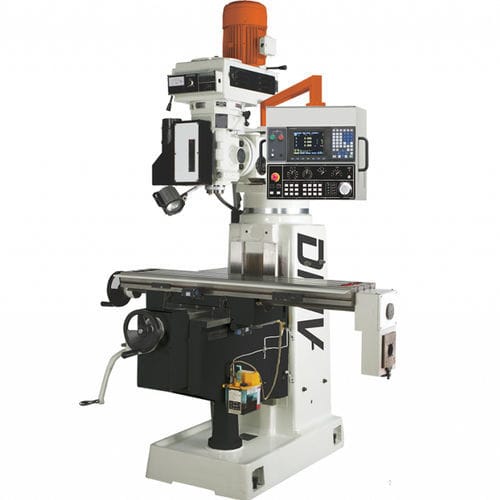

3軸フライス盤 DMV series 縦型コラム型高剛性
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- コラム型
- その他の特徴
- 高剛性
- X軸移動距離
775 mm, 1,000 mm, 1,300 mm, 1,600 mm
(31 in, 39 in, 51 in, 63 in)- Y軸移動距離
500 mm, 600 mm, 695 mm, 700 mm
(20 in, 24 in, 27 in, 28 in)- Z軸移動距離
450 mm, 500 mm, 700 mm
(18 in, 20 in, 28 in)- 回転速度
最大: 4,300 rpm
(27,018 rad.min-1)最少: 40 rpm
(251 rad.min-1)- 出力
2.2 kW, 3.7 kW, 7.5 kW
(2.99 hp, 5.03 hp, 10.2 hp)- 総重量
2,000 kg, 3,100 kg, 3,960 kg, 4,500 kg
(4,409.25 lb, 6,834.33 lb, 8,730.31 lb, 9,920.8 lb)- 全長
1,800 mm, 2,050 mm, 2,930 mm
(70.9 in, 80.7 in, 115.4 in)- 全幅
1,600 mm, 2,250 mm, 2,750 mm, 3,200 mm
(63 in, 88.6 in, 108.3 in, 126 in)- 全高
2,050 mm, 2,100 mm, 2,435 mm, 2,530 mm
(80.7 in, 82.7 in, 95.9 in, 99.6 in)
詳細
少量生産・試作向けのCNCティーチング式ベッドミル、ニーミルです。静かなVベルト駆動のドリル・ミーリングヘッド、無段階主軸回転数制御、主軸スリーブ自動送り3段（マイクロメータ深度停止付き）。主軸ブレーキはハンドレバーで簡単に操作できます。ヘッドは左右±45°のスイベルとコラムを中心に360°のアッパーアームの回転が可能です。
XYZスライドウェイ、テーブル、Tスロットは焼入れ研削加工されており、耐久性に優れています。また、鋳物にはアニール処理と応力除去処理を施し、高い剛性と耐磨耗性を実現しています。Yとコラムにはボックスウェイを採用。スライドウェイとボールネジは伸縮式スチールカバーにより、塵埃やクーラントから保護されています。セミガードを標準装備（オプションでフルガードも可能）。
Fagor 8055i CNC制御は、手動で機械を運転しながら、既存のファイルをアップロードするか、新しいファイルを書き込むかを選択できる会話型制御です。
標準構成
Fagor 8055i CNC 制御装置
可変速スピンドル
3軸全てにダブルナット付きボールネジ
自動給油装置
ワークライト
ツールキット
取扱説明書
オプション構成
三菱電機 E70 CNC
エアードローバー
第4軸
---
