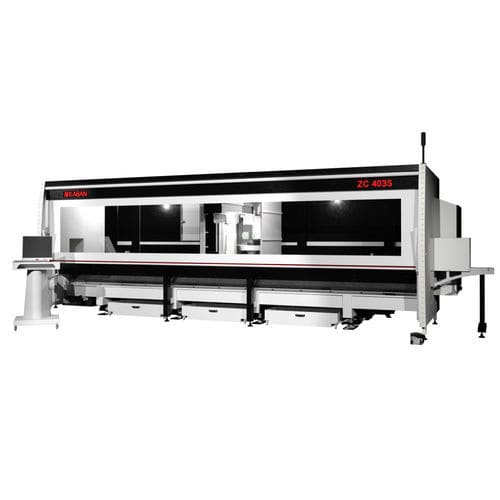

3軸マシニングセンタ ZC 4035 縦型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- スチール用, アルミニウム用
- スピンドル
- HSK F63
- ツールステーション数
- 8ツール
- 関連機能
- 製粉, ドリル, 切断
- 応用
- プロファイル用
- その他の特徴
- 高速
- X軸移動距離
4,175 mm
(164.37 in)- Y軸移動距離
300 mm
(11.81 in)- Z軸移動距離
300 mm
(11.81 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)- 出力
19 kW
(25.83 hp)- テーブル回転(C軸)
180 °
- X軸の移動速度
135 m/min
- Y軸の移動速度
110 m/min
- Z軸の移動速度
45 m/min
- ツール交換時間
8 s
- 総重量
5,670 kg
(12,500.21 lb)- 全長
7,896 mm
(310.9 in)- 全幅
3,547 mm
(139.6 in)- 全高
2,642 mm
(104 in)
詳細
- 高速に適した堅牢な機械構造
- 平均95m/dの軸速度
- プロファイル長さ 4175 mm
- 加工可能断面寸法 300 x 300 mm
- クランプ数 6個
- スピンドルモーター 8.5 kW 24,000 rpm
- マガジンセット数 8
- Ø 200 mm 鋸
- 三菱 PLC 制御装置
- X軸によるバイス位置決め
- 停電時の工具自動回収
デザイン
- アルミニウムとスチールのプロファイルを高速かつ高品質で加工できる機械構造
- 応力除去された鋳造・溶接部品により、安定した高速精度を確保
- 平均95m/分の軸速度
- フライス加工、ノッチ加工、穴あけ加工、ねじ切り加工、皿穴加工、切断加工などの能力
- プロファイル加工長さ 4175 mm
- 加工可能なプロファイル断面サイズ 300 x 300 mm
- 自動潤滑システム
- クーラントスプレーシステム
コントロールパネル
- 調節可能な人間工学的キオスク
- 19インチスクリーン
- WindowsベースのユーザーフレンドリーなKabanインターフェース、簡単に調整可能なパラメトリック構造
- .NCX拡張ソフトウェアとの互換性
- 高性能3軸三菱PLC制御ユニット
- 光通信とコマンドインクリメント
- イーサネット経由の通信
- Gコードでの作業
- USBおよびCOMポート経由のデータ転送
スピンドル
- 8.5 kW / 24,000 rpm
- HSK F63ツールホルダー
- エンコーダ
- 温度制御
- 液体冷却
- 工具冷却
マガジン
- Ø 200 mm 鋸を取り付け可能
プロファイルサポート
- 両側自動プロファイルサポートシステム
- 長いプロファイルの作業に最適
バイス
- 外的要因から保護された狭幅設計のバイス
- 6つの標準クランプ
- X軸で位置決めされたバイス
---
