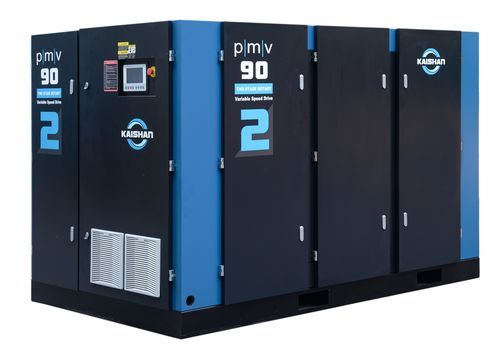

スクリューコンプレッサー PMV2

ロータリーエア空圧

1. 適用範囲 • 本仕様書は、ダイレクトドライブ式、油潤滑式、フレキシブル吐出口を備えたインライン2段式、空冷式、可変速のPMV-2シリーズロータリースクリュー式空気圧縮機を対象とする。 • コンプレッサーの製造業者は、ISO 9001／9002品質規格およびISO 14001環境規格の認証を取得していること。 • コンプレッサーは、指令2006/42/ECに準拠した機械の安全要件を満たしていること。（欧州市場向け） • コンプレッサーは、指令 2014/68/EU に準拠した圧力機器規制を満たすものとする。（欧州市場向け） • ユニットは、本仕様に従って製造されるものとする。 o 駆動モーター：90/110/132/160/200/250/315kW o 接続：ISO規格フランジ o 電圧：380、400、または415V/3相/50Hz o 定格作動圧力：6～10bar o 周囲温度：0～45℃ o 標高：0～1000m 2. 主な特長： • 最高のライフサイクルエネルギー効率： o エネルギー効率に優れたSKY2二段式設計 o 最高の信頼性を実現するプレミアムSKFベアリング o 等温圧縮に近づけるための段間機械的混合 o 柔軟な吐出ポートにより、吐出圧力に応じて圧縮比を自動的に調整可能 • アルミニウム製の空冷式オイルクーラーおよびアフタークーラーを装備。 • 片側に垂直型クーラーを設置し、高温ゾーンと低温ゾーンを分離することで、より優れた冷却効果を実現。 • 軸流ファンは、完全密閉型ファン冷却式の6極、低騒音・長寿命モーターで駆動されます。 • 可変速設計により、コンプレッサーの吐出圧力に応じてモーター回転数を調整し、安定した吐出圧力を維持します。 • 始動・停止制御機能により、需要が低い時間帯には必要に応じてコンプレッサーを自動的に停止させます。 • 可変速ファン制御と組み合わせたサーマルバルブにより、オイル温度を適切な範囲内で安定に維持します。 • 常時閉状態の吸気バルブにより、システムの安全性を確保します。 • メインモーターは永久磁石式です。 • 開山（Kaishan）製の高品質同期制御用周波数変換器を採用しています。 • 高温環境での使用を想定して設計された、大容量のオイルクーラー。 • メンテナンス箇所へのアクセスが容易なヒンジ付きドアを備えた、全面粉体塗装済みの防音エンクロージャー。 • 防音エンクロージャーに貼付された難燃性フォームにより、騒音レベルを低減。 • 清浄な圧縮空気を確保するためのヘビーデューティー吸気フィルター。 • 信頼性の向上と振動の低減を図るため、空気回路にステンレス製のフレキシブルホースを採用。 • 3段階の油分離により、低油分混入（< 3 mg/m³）を確保。 • 圧力損失を低減し、より低い吐出圧力での運転を可能にする、大容量の独立タンク。 • ジャックボルトとジャックアップ式セパレータータンク蓋により、簡単かつ迅速なメンテナンスが可能。 • すべてのメンテナンス部品に容易にアクセス可能。 • 8,000時間の耐用寿命を想定して設計された「kerry-10#」プレミアムPAO/POE合成潤滑油を工場出荷時に充填 • フル機能型インテリジェントコントローラ： o Kaishan KAC7070タッチスクリーン o 精密なプロセス制御：負荷制御、無負荷運転、速度調整 o エアコンプレッサーの稼働状況および状態の監視 o 安全監視、保護機能、およびメンテナンスアラートの提供 o ネットワーク機能および外部監視機能を内蔵 o カスタマイズ可能な動作モードおよびスケジュールタスク • 制御システムは、以下の機能を監視する機能を備えていること： o 吐出空気圧 o エアエンド出口温度 o A/Oセパレーターエレメント出口温度 o コンプレッサーの状態 o 入力電力の状態 o モーターの過負荷状態 o 冷却ファンモーターの過負荷状態 o モーター駆動の状態 o 負荷稼働時間 o 稼働時間 o エネルギー消費量 • コンプレッサーの保護機能には以下が含まれるものとする： o 緊急停止 o 吐出温度過昇 o 吐出圧力過昇 o モーター過電流 o メンテナンス警告 o オイルフィルターの目詰まり o エアフィルターの目詰まり o A/Oセパレーターエレメントの火災 o 相順誤差 o 相欠け保護 3. オプション機能 • 動作電圧の選択肢（380V/50Hz、380V/60Hz、460V/60Hz） • パッケージ型プレフィルター • 水冷式 • ファン可変速制御 • 外部熱回収 • 自動遮断器（400/3/50構成のみ） • 食品グレードオイル • 低温環境用キット • モーター用自動グリース給油装置 • アフタークーラーなし
