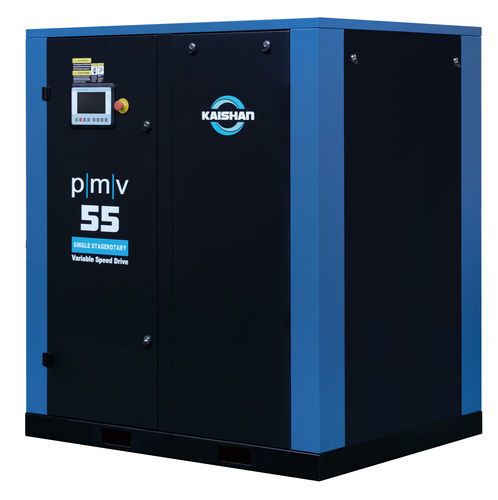

スクリューコンプレッサー PMV

ロータリーエア電動

1. 適用範囲 • 本仕様書は、ダイレクトドライブ式、油潤滑式、単段式、空冷式、可変速のPMVシリーズロータリースクリュー式空気圧縮機を対象とする。 • 圧縮機メーカーは、ISO 9001／9002品質規格およびISO 14001環境規格の認証を取得していること。 • コンプレッサーは、指令 2006/42/EC に準拠した機械の安全要件を満たさなければならない。（欧州市場向け） • コンプレッサーは、指令 2014/68/EU に準拠した圧力機器規制を満たさなければならない。（欧州市場向け） • 本機は、本仕様に従って製造されるものとする。 o 駆動モーター：15/22/37/55kW o 吐出口接続：ISO規格の雄ねじ o 電圧：380、400、または415V/3相/50Hz o 定格作動圧力：6～10bar o 周囲温度：0～45℃ o 標高：0～1000m 2. 主な特長： • 優れたエネルギー効率と低所有コスト： o エネルギー効率に優れたSKY単段設計 o 最高の信頼性を実現するプレミアム（9）SKFベアリング • 可変速設計：コンプレッサーの吐出圧力に応じてモーター回転数を調整し、安定した吐出圧力を維持します。 • 始動／停止制御：需要が低い時間帯には、必要に応じてコンプレッサーを自動的に停止させます。 • 急速な圧力上昇を実現する常開式吸入弁。 • 絶縁クラスF、IE4スーパープレミアム効率の完全密閉型油冷式主電動機。 • 主電動機は永久磁石式です。 • 主電動機とエアエンドは、共通シャフトによる直結・フランジ接続構成で設計されており、汚れや粉塵の侵入を防ぐために完全に密閉されています。 • 凱山（Kaishan）製の高性能同期制御用周波数変換器。 • 高温環境での使用に耐えるよう設計された、大容量のクーラー（空気用および油用）。 • メンテナンス箇所へのアクセスが容易なヒンジ付きドアを備えた、全面粉体塗装済みの防音エンクロージャー。 • 騒音レベルを低減するため、防音エンクロージャーには難燃性フォームが貼り付けられています。 • 清浄な圧縮空気を確保するためのヘビーデューティー吸気フィルター。 • 信頼性の向上と振動低減を図るため、エア回路にはステンレス製のフレキシブルホースを採用。 • アルミニウム製の空冷式オイルクーラーおよびアフタークーラーを装備。 • 完全密閉型ファン冷却モーターで駆動される軸流ファン。 • 低オイルキャリーオーバーを確保するための3段階オイル分離。 • 4,000時間の寿命を想定して設計された「kerry-8#」プレミアムPAO/POE合成潤滑油を工場出荷時に充填。 • フル機能型インテリジェントコントローラ： o タッチスクリーンおよび押しボタンによる操作が可能 o 精密なプロセス制御：吸入、吐出、および速度調整 o エアコンプレッサーの稼働状況および状態を監視 o 安全監視、保護機能、およびサービスアラートを提供 o ネットワーク機能および外部監視機能を内蔵 o カスタマイズ可能な動作モードおよびスケジュールタスク • 制御システムは、以下の機能を監視できる機能を備えていること： o 吐出空気圧 o エレメント出口温度 o コンプレッサーの状態 o モーターの過負荷状態 o 稼働時間 o 総稼働時間 o エネルギー消費量 • コンプレッサーの保護機能には以下が含まれること： o 緊急停止 o 吐出温度過昇 o 吐出圧力過昇 o モーター過負荷 o メンテナンス警告 o オイルフィルターの目詰まり 3. オプション機能 • パッケージ型プレフィルター • 食品グレードオイル
