製品概要

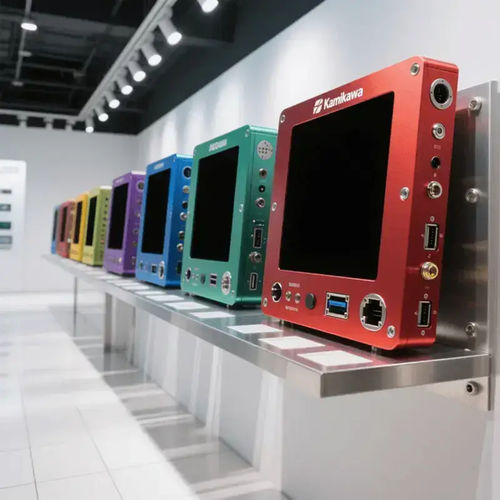

当社の押出しアルミボックスは、高精度のプロファイル押出しハウジングで、産業用電子組立やモジュール機器の設置向けに設計されています。ワンピースの押出し成形により安定したフレーム構造、長さのスケーラビリティ、優れた熱伝導性を提供し、モジュール式電子システムや産業機器の統合に適しています。

主な特長

• 一体成形の押出しアルミプロファイル構造により極めて安定したフレーム剛性を実現
• 長さを無制限に延長可能な設計でモジュール機器の組合せに最適
• 300以上の成熟した押出し金型プロファイルにより迅速な試作・量産が可能
• カスタム溝、穴、インターフェースのための精密なCNC二次加工対応
• オプションでサンドブラスト、陽極酸化、耐酸化処理などの表面処理対応
• レーザーロゴ刻印、シルク印刷、個別パッケージ対応可能

コアアドバンテージ

• 一体押出し成形により構造の継ぎ目を排除
• プロファイルの自然な放熱溝で熱効率を向上
• 長期の産業運用に耐える高い耐振動・耐変形性能
• 均一なアルミ合金の質感で優れた耐食性・耐UV性を実現
• 軽量でモジュール化された設計により組立・保守を簡素化

カスタムサービス

• 押出しアルミボックス向けの無料プロ3Dモデリングおよび構造設計
• 内部間仕切り、固定ブラケット、PCB位置決め構造のカスタム対応
• インターフェース、スイッチ、表示窓の開口位置のカスタム
• 表面色、仕上げ、ブランド識別のカスタム（Pantone対応可）
• 試作検証および大量発注に対応する低MOQサポート（MOQ：1個）

一般的な用途

• モジュール式産業制御機器および統合自動化システム
• 長尺PCBモジュールおよび多基板複合電子機器
• 通信基地局補助機器および信号処理モジュール
• 産業用電源、コンバータおよび電圧安定装置
• スマート機器の内部構造保護ハウジング
• 商用電子機器の統合取り付けボックス

製造と工程
押出し：アルミビレットを加熱し、成形ダイを通して押出して連続プロファイルを形成；冷却、伸張、長さに切断。二次加工：精密CNCフライス、穴あけ、タップ加工、スロット加工を顧客図面に基づき実施し、バリ取り・洗浄を行う。表面仕上げ：サンドブラスト、クリア／カラー陽極酸化、粉体塗装、シーリング。品質管理：寸法検査、押出しパラメータのロット追跡。

CNC加工
精密CNC加工はアルミプロファイルのフライス、穴あけ、タップ、スロット加工に対応。加工公差は0.02 mmまで。スイッチ、配線口、PCB取付レール用のカスタム切欠きは試作・量産ともに対応可能。

陽極酸化および表面処理
陽極酸化は緻密な酸化膜を生成し、耐摩耗性、耐食性、絶縁特性を向上させる；前処理には洗浄、エッチング、脱スムッディングが含まれる。最終の密封陽極酸化膜はUVおよび耐候性を提供する。粉体塗装などの仕上げも外観と耐久性向上のために利用可能。

防水対策
連続シール用のEPDMまたはシリコーンガスケットを保持するための溝を統合。より高い保護等級のために、シームはレーザー溶接またはTIG溶接が可能。配線開口部にはIP67/IP69K相当のケーブルグランドを推奨；陽極酸化／コーティング面は湿潤環境や屋外での耐食性を向上させる。

よくある質問（要約）

• 材料：標準は6061および6063アルミ合金で、強度、放熱性、耐食性に優れる
• カスタマイズ：寸法、内部レイアウト、CNC切欠きのフルカスタマイズに対応
• 表面仕上げ：クリア陽極酸化、カラ―陽極酸化、粉体塗装を用意
• 納期：未加工の標準プロファイル 7～10 営業日；CNC加工および表面処理を伴う注文は通常2～3週間（カスタム範囲に依存）

仕様 / 技術仕様

• モデル / 名称：押出しアルミボックス
• 材料：アルミ合金 6061 および 6063
• 利用可能な押出しプロファイル：300+ の成熟した金型プロファイル；3Dモデルライブラリに400+ のCAD/STEPモデルあり
• 最小注文数量：1個（試作品単品注文に対応）
• CNC加工公差：最大 0.02 mm
• 標準エンドキャップ：2.0 mm のアルミ板製
• 表面処理：サンドブラスト、クリア陽極酸化、カラ―陽極酸化、封孔陽極酸化、粉体塗装、耐酸化処理
• オプションマーキング/ブランディング：レーザーロゴ刻印、シルク印刷
• シーリング・防水：EPDMまたはシリコーンガスケット用の統合溝；高い密閉性向けの溶接オプション；IP67/IP69K アップグレード対応
• 熱管理：自然放熱溝／プロファイルに統合可能な冷却フィンオプション
• 機械的特徴：予め設けられた取付スロット、ガスケット溝、取付レール；高い耐振動・耐変形性
• カスタマイズオプション：内部パーティション、固定ブラケット、PCB位置決め構造、カスタム取付穴およびアクセサリ
• ファイルサポート：設計統合・試作用のSTEP/3Dファイルを提供
• 目安納期：標準プロファイル出荷 7–10 営業日；CNC + 表面処理 2–3 週間（注文量・カスタム範囲により変動）
