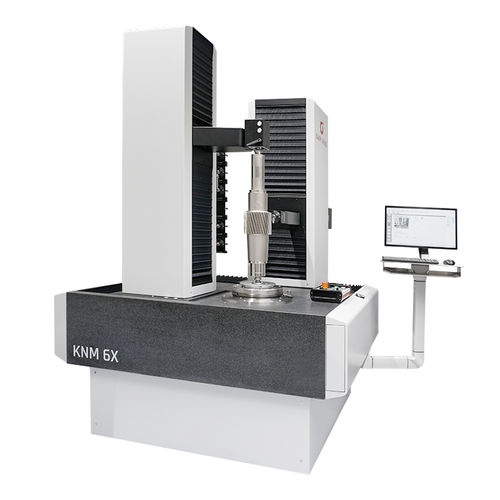

幾何学測定機 KNM series

ダイレクト接触工具小型部品用

KNM 2X / 4X / 6X / 9X 分析測定機は、歯車、歯車加工用工具、および回転対称なワークの高精度測定用に設計されています。花崗岩製のすべてのガイドおよびベースプレートは、長期にわたって極めて高い安定性を示し、均一に低い熱膨張係数を有しています。 緊急運転機能を備えたエアベアリングにより、瞬間的な誤差のない、完璧で摩耗のないガイドが確保されます。ベースプレートの下部に配置された制御されたエアスプリング要素が、衝撃や振動から確実に保護します。別途ベースを用意する必要はありません。 回転テーブルに搭載された非鉄製のリニアモーターおよびトルクモーターが、究極の位置決め精度と軌道精度を保証します。 コンパクトな設計でありながら、広々とした移動範囲により、あらゆるプロファイルに対して母円に対する接線方向の生成運動を保証します。カウンターホルダーのクランプ力の柔軟な調整機能により、ドライバーの使用は不要です。制御盤は自由に配置可能です。 KNM 2X / 4X / 6X / 9Xの主な特長 非生産時間の削減を実現する、特許取得済みのクイックチェンジクランプシステム コンパクトな設計と迅速な測定手順 電動調整式テールストック（ワークの装着・取り外し時に格納可能） 作業領域の拡張（KNM 2X、6X、9Xに適用） 最大ワーク径 - 300 / 450 / 750 / 1,250 mm 最大測定可能ワーク内径 - 120 / 400 / 400 / 400 mm 最大測定可能ワーク外径 - 450 / 650 / 850 / 1,020 mm カウンターサポート中心間距離 - 480 / 850 / 1,000 / 1,200 mm 最大ワーク重量 - 80 / 500 / 500 / 1,500 kg
