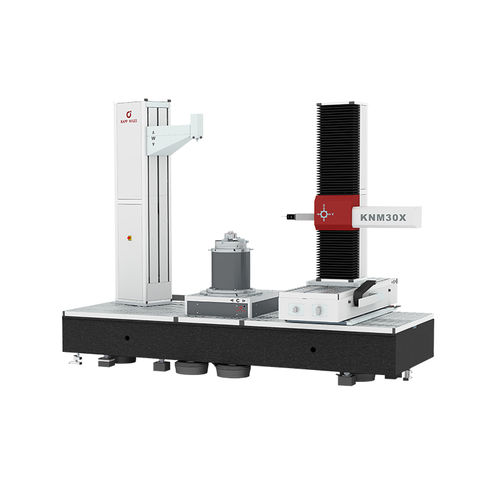

幾何学測定機 KNM X

ダイレクト接触大型部品用小歯車用

お客様の特定の要件に応じて、KNM Xシリーズは、中型および大型の歯車向けの据え置き型機械として、あるいはドッキングステーションとして設計することができます。この目的のために、あらゆるサイズの機械ベースを、回転テーブルおよび搬送可能な3軸測定装置と組み合わせることが可能です。 KNM Xシリーズは、最適なアクセス性を備えた高精度な機構、レーザー式安全装置、大きな軸受クリアランス、そして余裕のあるガイド断面積を誇ります。 すべての直線軸にはリニアモーターが採用されています。エアベアリングまたは静水圧ベアリングを備えた高精度回転テーブル（直径500～1,800 mm）は、ダイレクトドライブおよび貫通穴を備えています。ベースプレートの下部に配置された制御式エアスプリング要素が、衝撃や振動から確実に保護します。 別途の基礎は不要です。重心に近接した位置に駆動装置を配置することで、動的歪みを低減しています。 KNM Xシリーズの主な特長 測定エリアや生産エリアに別途の基礎が不要 各種用途に対応（例：平歯車、ベベルギア、シャフト、工具、ベアリングリングなど） 測定ユニットのモーター駆動による位置決め（V軸）により、現在のワークピース径に合わせて調整可能 最大ワークピース径 - 6,000 mm 測定可能ワークピース長 - 1,000～2,100 mm 機械軸数 - 3+1 / 4+1 最大ワーク重量 - 1,500～40,000 kg
