AC/DCパワーサプライ 2400 series

卓上コンパクト測定装置

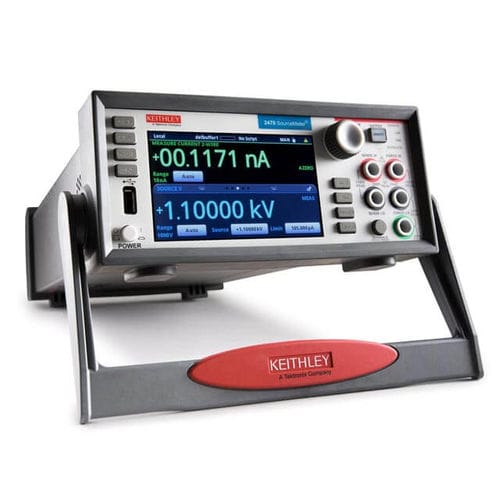

ケースレーの2400シリーズ・グラフィカル・ソースメータは、4象限動作の高精度な電圧および電流の印加／負荷としての機能に加え、測定機能も合わせ持ち、さらに直感的なタッチスクリーン方式のユーザ・インタフェースを備えています。1,000Wのパルスと100WのDCトータル・パワーに対応しており、10fA～10Aの電流パルスと100nV～1,100Vの電圧パルスを同時に印加／測定することができ、ユーザはTouch、Test、Invent®を行うことができます。 最新のカーブ・トレーサ・ソリューション I-Vトレーサ・ソフトウェアを2400シリーズ・グラフィカル・ソースメータにインストールすると、当社の576型、370型などの従来のカーブ・トレーサに代わる、より機能的なトレーサになります。スイープを設定したり、他のソフトウェアに接続したりすることなく、2端子デバイスの特性をすばやくトレースできます。 大電流用スイッチへの対応 5G、自動車、代替エネルギー市場における、より効率的な高電圧半導体の需要は、SiCやGaNなどの新技術のテストや研究をますます複雑なものにしています。テスト装置も進化しなければ対応できません。 新しい 2470型SMUには、絶縁破壊電圧、リーク電流、絶縁試験、ハイポット、誘電体耐性試験などの測定機能が追加されており、より迅速な解析を行うことができます。 新しいレベルの測定を実現 ソースメータを使用すると、デバイスの動作をより詳細に捕らえることができ、幅広いレンジで特性評価が行えるため、デバイスの状態を的確に把握し、品質の向上と性能の改善につなげることができます。 特長 • 6.5桁の分解能による印加／測定機能 • 1Mサンプル／秒のデジタイズ測定速度 • 電流：10nA～7A（DC）、10A（パルス） • 電圧：200mV～200V
