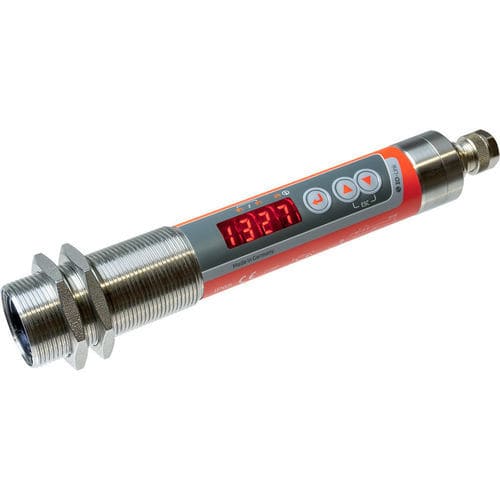

赤外放射温度計 CellaCombustion PK 62

近赤外線（NIR）LEDディスプレイ付き°F

製品概要
CellaCombustion PK 62は、石炭火力発電所や焼却施設の煤を含む炎の非接触温度測定用赤外線放射温度計です。2色法を用いて近赤外域の2波長で煤粒子の放射を検出し、波長依存の放射率や炎の光学密度を補正する専用アルゴリズムを適用します。得られた炎温度は、バーンアウトの制御、汚染物質排出の低減、燃焼室壁のスラグ化抑制に使用できます。

スマート機能 / バイタリティインジケーター
CellaTemp® PKシリーズはバイタリティインジケーター（SMART）を搭載しています。これは自己監視システムで、稼働データを継続記録し、予防保守の一環として稼働状況に応じた最適なサービスチェックや校正のタイミングを通知します。

主な特長

• 測定範囲 700～1700 °C
• 汎用的に設定可能なスイッチング出力
• 精密レンズによる高い光学分解能
• IO‑Linkインターフェース（V1.1.3）
• センサーのプッシュボタンまたはプラントインターフェースで全パラメータ設定可能
• 2 x PNPオープンコレクタ出力
• M30中央ネジによる簡単取り付け
• 4桁赤色LED表示、高い視認性

技術データ - 測定パラメータ
測定範囲：700 - 1700 °C
センサー：ダブルフォトダイオード
波長範囲：0.8 / 1.05 µm
応答時間 t90：≤ 10 ms (T > 650 °C)
測定不確かさ：読み値の 1 % [°C]
再現性：2 K
温度係数：0.05 %/K
電流出力分解能：0.1 K + 選択スパンの 0.005 %
インターフェース分解能：0.1 K
表示分解能：1 K

技術データ - 電気パラメータ
アナログ出力：0(4)–20 mA、線形、スケーラブル
抵抗（アナログ）：≤ 500 Ω
スイッチ出力：2 x PNPオープンコレクタ 24 V DC、各150 mA max
テスト入力：10–34 V DC（IEC 61131‑2準拠）
インターフェース：IO‑Link V1.1.3
電源：18–32 V DC
消費電流：24 V DCで ≤ 50 mA

技術データ - 特徴
表示：4桁赤色LED、桁高 8 mm
状態表示：3 x LED
操作部：3ボタン

技術データ - 一般パラメータ
接続：M12、5ピン（Aコーディング）
周囲温度：0 - 65 °C
保管温度：-20 - +80 °C
許容湿度：95 % r.H.以下（結露なきこと）
寸法：Ø 30 x 210 mm（プラグ除く）
筐体：ステンレス V2A (1.4305)
保護等級：IP 65（DIN 40050）
質量：約 0.4 kg

技術データ - 調整可能パラメータ
アナログ出力スケーリング（0/4–20 mA）、比率補正、保護ガラス伝達の補正、ダンピング時定数、最大値メモリの保持時間、動作モード/ソース、スイッチング点とオン／オフ遅延、補間点（X/Y）による温度補正、バイタリティ指標、サービスパラメータ、工場出荷時リセット、キー ロック、表示オプション、単位 °C/°F、温度シミュレーション

技術データ - 機能
過温度信号（内部温度 > 75 °C）、サービス機能（測定値シミュレーション）、DTD（Discontinuous Temperature Detection）不連続プロセス用、診断機能（逆接続、過負荷、誤った供給電圧を表示）、電源/アナログ/スイッチ出力の逆接続保護

付属品
CellaCombustion PK 赤外線温度計、簡易マニュアル、固定用ナット×2

ソフトウェア
SW 50（IO‑Linkソフト）

注意
焦点距離 1.5 m 時の代表的なスポット径：21 mm。品番：1125231。

技術仕様

• モデル：CellaCombustion PK 62
• 測定範囲：700 - 1700 °C
• 波長範囲：0.8 / 1.05 µm
• 応答時間 (t90)：≤ 10 ms (T > 650 °C)
• 測定不確かさ：読み値の 1 %
• 再現性：2 K
• スポットサイズ：21 mm（焦点距離 1.5 m）
• 測定原理：2色法
• アナログ出力：0(4)–20 mA（スケーラブル）
• スイッチ出力：2 x PNPオープンコレクタ（24 V DC、150 mA max）
• インターフェース：IO‑Link V1.1.3
• 電源：18–32 V DC
• 表示：4桁赤色LED
• 筐体：ステンレス V2A (1.4305)
• 保護等級：IP 65
• 寸法：Ø 30 x 210 mm
• 質量：約 0.4 kg
• 品番：1125231
