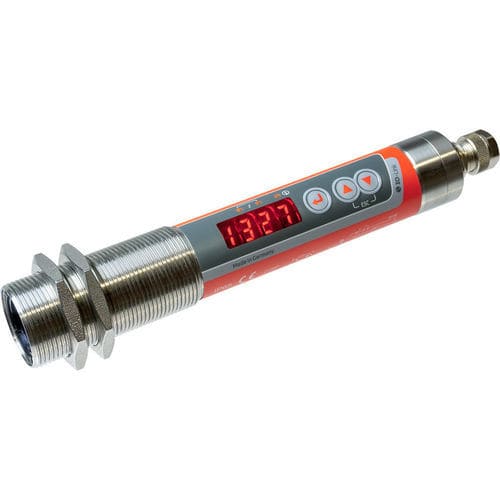

赤外放射温度計 CellaCombustion PK 73

プローブLEDディスプレイ付き°C

製品説明：
CellaCombustion PK 73は、燃焼ガスの化学成分が高い光学密度を示す特定波長で高温燃焼ガスを測定するための産業用赤外線放射温度計です。焼却施設、石炭火力発電所、産業炉などの大規模燃焼設備向けに設計されています。CellaTemp® PKシリーズのバイタリティインジケーター（SMART）を搭載しており、自己監視・分析・レポート機能により、運転データに基づいて最適な点検・校正時期を知らせる予防保守を支援します。

主な特長：

• 測定範囲 500〜2,500 °C
• コンパクト設計・狭視野
• 汎用設定可能なスイッチング出力（2 x PNP）
• 精密レンズによる高光学分解能
• IO-Linkインターフェース（V1.1.3）
• センサ上のボタンまたはプラント制御から全パラメータ設定可能
• M30 中央ネジによる簡単取り付け
• 大きく明るい4桁LED表示

技術データ：
測定パラメータ
測定範囲：500 - 2500 °C
センサ：サーモパイル（熱電堆）
スペクトル範囲：COレンジ（燃焼ガス測定）
応答時間 t90：≤ 60 ms
測定不確かさ：読み取り値の1 %
再現性：4 K
温度係数：0.04 %/K
出力分解能（電流出力）：0.1 K + 選択した測定レンジの0.005 %
インターフェース分解能：0.1 K
表示分解能：1 K

電気パラメータ
アナログ出力：0(4) - 20 mA、線形、切替可能、スケーラブル
負荷抵抗：≤ 500 Ω
スイッチング出力：2 x PNP オープンコレクタ、24 V DC、最大150 mA
テスト入力：10 - 34 V DC（IEC 61131-2準拠）
インターフェース：IO-Link V1.1.3
電源：18 - 32 V DC
電流消費：≤ 50 mA（24 V DC時）

機能・表示
表示：赤色4桁LED、桁高8 mm
ステータス表示：3 x LED
操作部：3ボタン

一般仕様
コネクタ：M12 5ピン（A-coding）
周囲温度：0 - 65 °C
保管温度：-20 - +80 °C
許容湿度：最大95 % RH（結露なきこと）
寸法：Ø 30 x 210 mm（プラグ含まず）
筐体：ステンレス鋼 V2A（1.4305）
保護等級：IP65
質量：約0.4 kg

調整可能なパラメータ
アナログ出力のスケーリング；放射率のクイック調整；保護ガラス透過率；減衰時定数；最大値メモリの保持時間；動作モード、ソース、スイッチングポイント；スイッチオン/オフ遅延；補間点による温度補正；バイタリティインジケータ；サービスパラメータ；工場出荷時リセット；キー・ロック；表示温度または"run"表示；温度単位 °C/°F；温度シミュレーション。

機能
過温度信号（内部温度 >75 °C）；ボタンまたはテスト入力によるテスト機能；サービス機能（測定値シミュレーション）；逆接続、過負荷、不適切な電源電圧の診断表示；電源、アナログ出力、スイッチング出力の逆極性保護。

付属品
赤外線温度計 CellaCombustion PK 73；簡易マニュアル；固定ナット ×2

ソフトウェア
SW 50

測定フィールド / 光学データ 例
焦点距離0.4 mでの典型ターゲット径：7.00 mm（例：PK 73 BF 1）
測定距離 — 測定フィールド径 例：
0.00 mm — 18.20 mm
16.00 mm — 17.75 mm
32.00 mm — 17.30 mm
...
400.00 mm — 7.00 mm

技術仕様：

• 測定範囲：500 - 2500 °C
• センサ種別：サーモパイル
• スペクトル感度：COレンジ
• 応答時間：≤ 60 ms
• 不確かさ：読み取り値の1 %
• インターフェース：IO-Link V1.1.3
• アナログ出力：0(4) - 20 mA
• スイッチング出力：2 x PNP オープンコレクタ
• 電源：18 - 32 V DC
• 表示：赤色4桁LED
• 保護等級：IP65
• 筐体：ステンレス鋼 V2A
• 寸法：Ø 30 x 210 mm
• 質量：約0.4 kg
