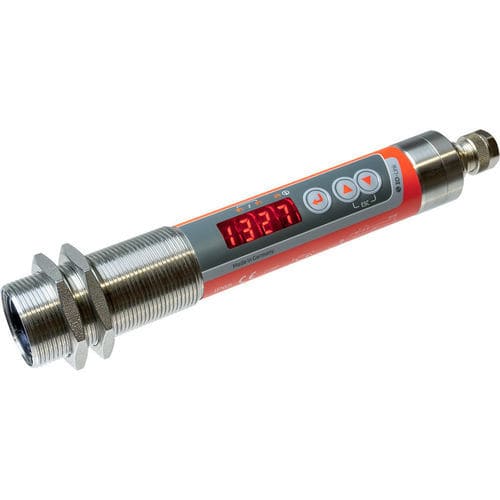

赤外放射温度計 CellaCombustion PK 72

モノクロLEDディスプレイ付き°C

製品説明：
CellaCombustion PK 72は、高温の炭素系燃焼ガスが高い光学密度と強い放射特性を示す波長で非接触温度測定を行います。本機はガスボイラーや小規模燃焼システムの排ガス温度測定向けに設計されており、石炭火力、バイオマス、廃棄物焼却などの大規模燃焼設備にも適しています。CellaTemp® PKシリーズは、自己監視・解析・状態報告を行うバイタリティインジケーター（SMART）を搭載しています。バイタリティモニタは関連する運転データを継続的に記録し、予防保守を支援します。運転状態に応じて、サービス点検や校正の最適な時期を自律的に通知できます。

特長：

• 測定範囲 400 ～ 2000 °C
• 小型・コンパクト設計
• 汎用に設定可能なスイッチング出力
• 高精度レンズによる高光学分解能
• IO‑Linkインターフェース
• センサ上のプッシュボタンまたはプラントのインターフェースで全パラメータ調整可能
• 2 × スイッチング出力 PNP オープンコレクタ
• M30 中央ネジによる簡易取付
• 大型で視認性の高い LED表示

バージョン / 主要製品データ：
バージョン：CellaCombustion PK 72 BF 1
測定範囲：400 - 2000 °C
ターゲットサイズ：7 mm
焦点距離：0.4 m
測定領域形状：円形
測定原理：単色（one‑colour）

技術データ（要約）：

• 測定範囲：400 - 2000 °C
• センサ：サーモパイル
• スペクトル範囲：CO2帯域
• 応答時間 t90：≤ 60 ms
• 測定不確かさ：測定値の 1 % [°C]
• 再現性：4 K
• 温度係数：0.04 %/K
• 電流出力分解能：0.1 K + 選択した測定範囲の 0.005 %
• インターフェース分解能：0.1 K
• 表示分解能：1 K

電気パラメータ（要約）：

• アナログ出力：0(4) - 20 mA 線形、切替・スケーリング可能
• 抵抗値：≤ 500 Ω
• スイッチング出力：2 × PNP Open Collector 24 V DC、2 × 150 mA max.
• テスト入力：10 - 34 V DC（IEC 61131‑2 準拠）
• インターフェース：IO‑Link V1.1.3
• 電源：18 - 32 V DC
• 消費電流：24 V DC 時 ≤ 50 mA

機能（要約）：

• 表示：赤色4桁LED表示、桁高 8 mm
• 状態表示：3 × LED
• 操作要素：3 ボタン

一般仕様（要約）：

• 接続：M12 ネジ 5 ピン接続（A コーディング）
• 周囲温度：0 - 65 °C
• 保管温度：-20 - +80 °C
• 許容湿度：95 % r.H. max.（非結露）
• 寸法：Ø 30 × 210 mm（プラグなし）
• ハウジング：ステンレス鋼 V2A (1.4305)
• 保護等級：IP 65（DIN 40050 準拠）
• 質量：約 0.4 kg

調整可能なパラメータ（例）：

• アナログ出力のスケーリング 0/4 - 20 mA
• 放射率（エミッシビティ）の迅速調整
• 保護ガラスの透過率
• ダンピング時定数
• 最大値メモリのホールド時間
• 動作モード、ソースとスイッチングポイント、スイッチのON/OFF遅延
• 補間点（X/Y ペア）によるプロセス固有の温度補正
• バイタリティインジケータ設定
• サービスパラメータ、工場出荷時リセット、キーロック、表示オプション、°C/°F、温度シミュレーション

機能一覧：

• 過熱信号：内部温度が 75 °C を超えた場合の表示
• ボタンまたはテスト入力によるテスト機能
• サービス機能：測定値のシミュレーション
• 診断機能：逆接続、過負荷、不適切な電源電圧を表示
• 電源、アナログ出力、スイッチング出力の逆接続保護

付属品：

• 赤外線温度計 CellaCombustion PK
• 簡易マニュアル
• 固定ナット 2個

ソフトウェア：

• SW 50
