温度測定システム CellaTemp PKF 36-K001

赤外線光ファイバーケーブル用

記事の内容

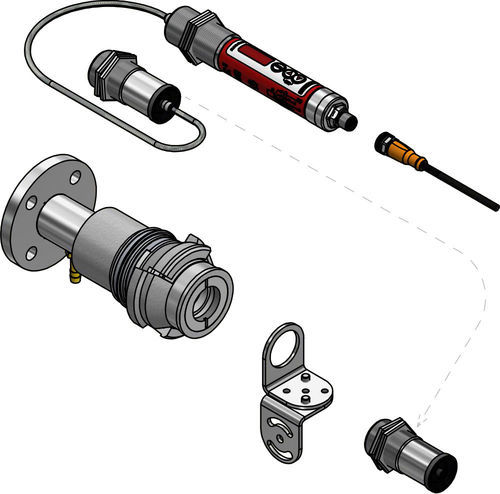

• 測定システム（構成品）：CellaTemp PKF 36 BF 1 ピロメーター、取付 PA 21-001、マウンティングブラケットセット PS 11/U、ケーブル VK 02/L AF 1

特長

• 光ファイバーケーブルと光学測定ヘッドを備えた赤外線温度計
• 測定ヘッドは周囲温度250 °Cまで冷却不要で使用可能
• アナログ出力およびIO-Linkインターフェースを装備
• 汚染防止と最小限のエア消費を両立する流量最適化型エアパージ付き取付金具
• 迅速な分解が可能なバヨネットロック

概要表（基本）
バージョン：CellaTemp PKF 36-K001
測定範囲：550 - 2500 °C
焦点距離：0.2 m - ∞
測定領域形状：円形
距離比：190 : 1
測定原理：単色式
照準オプション：レーザーパイロット光


技術データ — 測定パラメータ
測定範囲：550 - 2500 °C
センサー：フォトダイオード
スペクトル範囲：0.78 - 1.06 µm
応答時間 t90：≤ 2 ms (T > 900 °C)
測定不確かさ：読取値の0.3 % + 2.5 K
再現性：2 K
温度係数：0.07 %/K
電流出力分解能：0.1 K + 選択された測定範囲の0.005 %
インターフェース分解能：0.1 K
表示分解能：1 K


光学バリエーション

• 測定ヘッド AF 1: PA 41.01 (M30) 焦点 0.2 m - ∞
• 測定ヘッド AF 2: PKS 21.01 (M30) 焦点 1.08 m
• 測定ヘッド AF 3: PA 41.05 (M16) 焦点 0.12 m - ∞
• 測定ヘッド AF 4: PZ 41.18 (M16) 焦点 0.033 - 0.045 m

電気的パラメータ
アナログ出力：0(4) - 20 mA 線形、切替可、スケーラブル
抵抗：≤ 500 Ω
スイッチング出力：2 x PNP オープンコレクタ 24 V DC、各150 mA max.
テスト入力：10 - 34 V DC（IEC 61131-2準拠）
インターフェース：IO-Link V1.1.3
電源：18 - 32 V DC
消費電流：≤ 50 mA（24 V DC時）


機能
表示：4桁赤色LED表示、数字高さ8 mm
状態表示：3 x LED
操作部：3ボタン


一般仕様
接続：M12 ねじ 5ピン（Aコーディング）
使用周囲温度：0 - 65 °C
保存温度：-20 - +80 °C
許容湿度：95 % r.H. 最大（非結露）
寸法：Ø 30 x 210 mm（プラグなし）
ハウジング：ステンレス鋼 V2A（1.4305）
保護等級：IP65（DIN 40050）
重量：約0.4 kg


調整可能パラメータ

• アナログ出力 0/4 - 20 mA；出力スケーリング
• 放射率（エミッシビティ）調整；保護ガラス伝送の補正
• ダンピング時定数；最大値メモリの保持時間；動作モードと信号ソース
• スイッチングポイント、接点のオン/オフ遅延
• 補間点（X/Yペア）による温度補正；サービスパラメータ；シミュレーション
• 工場出荷時リセット；キー・ロック；表示オプション（温度または"run"）；℃/℉

機能および診断
過温度信号（内部温度 > 75 °C）
ボタンまたはテスト入力によるテスト機能
サービス機能：測定値のシミュレーション
診断機能：逆接続、過負荷、不正な供給電圧を表示
逆接続保護（M12 5ピン Aコーディング）


納入品

• 赤外線ピロメーター CellaTemp PKF
• 測定ヘッド
• 簡易マニュアル
• 取付ナット 2個
• *光ファイバーケーブルは別途発注が必要です

ソフトウェア
ソフトウェア：SW 50


測定領域（例）
選択された測定領域直径の例：
測定距離 0.00 mm → 測定領域直径 23.40 mm
測定距離 8.00 mm → 測定領域直径 22.51 mm
測定距離 16.00 mm → 測定領域直径 21.61 mm
測定距離 200.00 mm → 測定領域直径 1.05 mm


特性 / 技術仕様

• モデルファミリー：PKF (CellaTemp)
• モデル：CellaTemp PKF 36-K001
• 測定範囲：550 – 2500 °C
• スペクトル範囲：0.78 – 1.06 µm
• 距離比 (D:S)：190 : 1
• 焦点距離：0.2 m から無限（測定ヘッドに依存）
• 応答時間 t90：≤ 2 ms (T > 900 °C)
• インターフェース：IO-Link V1.1.3 およびアナログ 0(4)-20 mA
• 電源：18 – 32 V DC、24 V 時の電流 ≤ 50 mA
• ハウジング：ステンレス V2A（Ø 30 x 210 mm）
• 保護等級：IP65
• 重量：約0.4 kg
