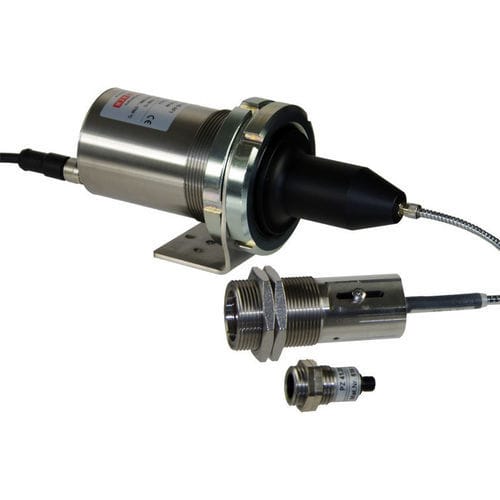

重クロム酸パイロメーター CellaTemp® PA 61

電子°CUSB

製品概要：
CellaTemp® PA 61は、独立した光学測定ヘッドと光ファイバーケーブルを備えたデジタル二色放射温度計で、工業用途の非接触温度測定向けに設計されています。測定温度は375～1,200 °Cで、電磁干渉がある環境や狭小スペースでリモート光学ヘッドが必要な用途に適しています。

主な特長：

• 測定範囲：375～1,200 °C
• 測定距離を正確に調整可能な焦点可変の交換レンズ
• 広帯域反射防止精密光学系
• 短波長の測定（1.5 / 1.9 µm）
• 遠距離から読み取り可能なLED表示
• 診断用テスト電流出力
• 標準：アナログ出力およびUSB/RS-485インターフェース
• 測定ヘッドおよび光ファイバーケーブルは250 °Cまで耐熱

仕様／バリエーション（概要）：
測定範囲：375 - 1200 °C
焦点距離：0.12 m - ∞
照準オプション（例）：レーザーパイロットライト
バージョン例：CellaTemp PA 61 AF 21（測定ヘッド PA 41.05、焦点 0.12 m - ∞）
測定領域形状：円形
距離比：40 : 1
測定原理：二色法

技術データ（測定パラメータ）：
測定範囲：375 - 1200 °C
センサー：ダブルフォトダイオード
スペクトル範囲：1.5 / 1.9 µm
応答時間 t98：≤ 30 ms
測定不確かさ：測定値の1.5 % [°C]
再現性：3 K
温度係数：0.05 %/K
電流出力分解能：0.2 K + 選択範囲の0.03 %
インターフェース分解能：0.1 K
表示分解能：1 K

光学バリエーション：
測定ヘッド：PA 41.05 (M16)：焦点 0.12 m - ∞

電気的パラメータ：

• アナログ出力：0(4) - 20 mA、線形、切替可能、スケーラブル（抵抗 ≤ 500 Ω）
• スイッチ出力：2 x オープンコレクタ 24 V DC、≤ 30 mA
• スイッチ入力：2 x 最大24 V
• インターフェース：USB、RS-485
• 電源：24 V DC (+10 % / -20 %)、消費電流 ≤ 175 mA

機能：

• 照準：レーザーパイロットライト
• 表示：4桁赤色LED、桁高8 mm
• 状態表示：2 x LED
• 操作：3ボタン

一般仕様：
接続：M12 ねじ 8ピン
周囲温度：電子部品 0 - 65 °C；測定ヘッド 最大250 °C
保存温度：-20 - +80 °C
許容湿度：最大95 % 結露なきこと
ハウジング：ステンレス鋼 V2A (1.4305)
保護等級：IP65 (DIN 40050)
重量：約0.9 kg

設定可能パラメータ（抜粋）：

• 測定範囲・測定チャンネル選択（二色法、単色1、単色2）
• エミッシビティと透過率
• 反射環境放射の補償
• 平滑化フィルタおよびメモリ動作
• アラーム閾値および動作モード
• ATD機能のパラメータおよび線形化
• 電流／温度のシミュレーション；単位 °C/°F

機能（動作）：

• 過温度信号：内部温度が80 °Cを超えるとアナログ出力が20.5 mAを超える
• サービス機能：測定値または電流信号のシミュレーション

付属品：

• 放射温度計 CellaTemp PA
• 接続ケーブル VK 02/A (5 m)
• 測定ヘッド
• USB ケーブル VK 11/D (1.8 m)
• ソフトウェア CellaView
• 簡易マニュアル

ソフトウェア：
CellaView 設定・診断ソフトウェア

仕様（概要）：

• 型式：CellaTemp® PA 61
• 測定範囲：375 - 1,200 °C
• スペクトル範囲：1.5 / 1.9 µm
• 応答時間（t98）：≤ 30 ms
• 精度：測定値の1.5 %
• 再現性：3 K
• 距離比：40 : 1
• 測定領域形状：円形
• インターフェース：USBおよびRS-485
• アナログ出力：0(4) - 20 mA、線形、切替可能
• 電源：24 V DC (+10 % / -20 %)
• 動作温度：電子部品 0 - 65 °C；測定ヘッド 最大250 °C
• 保護等級：IP65
• ハウジング：ステンレス鋼 V2A (1.4305)
• 表示：赤色4桁LED（8 mm）
• 重量：約0.9 kg
